Zrozumienie schematów elektrycznych to kluczowa umiejętność w dzisiejszym świecie, pełnym zaawansowanych technologii. Ten kompleksowy poradnik dla początkujących krok po kroku wprowadzi Cię w świat symboli i połączeń, umożliwiając samodzielną analizę i zrozumienie działania niemal każdego urządzenia elektronicznego.
Opanowanie schematów elektrycznych to klucz do zrozumienia i naprawy urządzeń
- Schematy to uniwersalny język techniczny, niezbędny w elektronice i elektryce.
- Podstawą są znormalizowane symbole graficzne, zgodne z normą PN-EN 60617.
- Kluczowe elementy to rezystory, kondensatory, przełączniki, źródła zasilania, diody i tranzystory.
- Rozróżniaj schematy ideowe (logika działania) od montażowych (fizyczne rozmieszczenie).
- Darmowe programy jak KiCad czy TinyCAD wspierają naukę i projektowanie.
Dlaczego umiejętność czytania schematów elektrycznych jest dziś bardziej cenna niż kiedykolwiek?
W dobie rosnącej złożoności urządzeń elektronicznych i elektrycznych, od smartfonów po samochody elektryczne, umiejętność interpretacji schematów staje się nie tylko niszową wiedzą dla inżynierów, ale cenną kompetencją dla każdego, kto chce zrozumieć, naprawić czy nawet stworzyć coś od podstaw. Schematy to uniwersalny język, który pozwala na precyzyjną komunikację i zrozumienie działania obwodów, niezależnie od języka mówionego czy kultury technicznej.
Od hobby w garażu po karierę w przemyśle gdzie przydaje się ten "techniczny język"?
Zdolność czytania schematów otwiera drzwi do wielu możliwości. Dla hobbystów oznacza to swobodę w modyfikowaniu urządzeń, budowaniu własnych projektów czy efektywnej naprawie sprzętu domowego. W kontekście zawodowym, jest to fundament dla elektryków, elektroników, techników serwisowych, inżynierów projektujących nowe rozwiązania, a nawet dla osób zajmujących się automatyką przemysłową. To kompetencja, która pozwala na szybką diagnostykę usterek, efektywne wdrożenie nowych systemów i innowacyjne podejście do problemów technicznych.
Różnice, które musisz znać: schemat ideowy, montażowy i jednokreskowy
Zanim zagłębisz się w szczegóły, ważne jest, aby rozróżnić podstawowe typy schematów. Schemat ideowy (inaczej funkcjonalny) przedstawia logiczne powiązania między elementami i zasadę działania układu, skupiając się na funkcji, a nie na fizycznym rozmieszczeniu. Jest to najbardziej abstrakcyjny, ale dla początkujących najważniejszy typ schematu, ponieważ pozwala zrozumieć, "co" i "jak" działa. Schemat montażowy (oprzewodowania) pokazuje fizyczne rozmieszczenie komponentów na płytce drukowanej lub w obudowie oraz rzeczywiste połączenia przewodów. Jest on kluczowy przy składaniu lub naprawie fizycznego urządzenia. Istnieje również schemat jednokreskowy, często używany w instalacjach elektrycznych, który w uproszczony sposób przedstawia połączenia i urządzenia, pomijając szczegóły każdego przewodu.
Pierwsze kroki w świecie schematów: fundamenty, bez których nie ruszysz dalej
Aby skutecznie czytać schematy, musisz najpierw opanować ich "alfabet" czyli symbole graficzne oraz zrozumieć rolę podstawowych komponentów. To fundament, na którym zbudujesz całą swoją wiedzę.
Uniwersalny alfabet elektryka: najważniejsze symbole graficzne i normy PN-EN

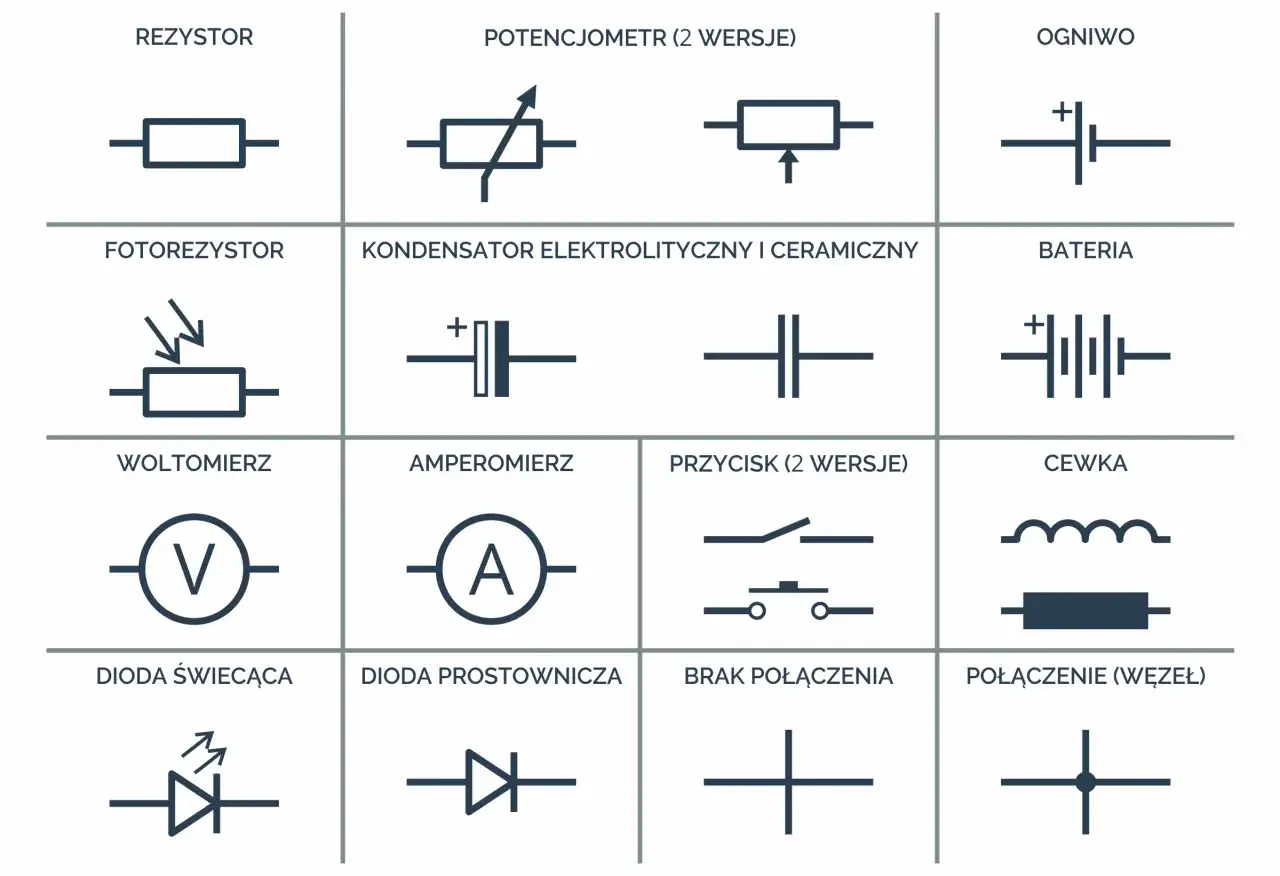

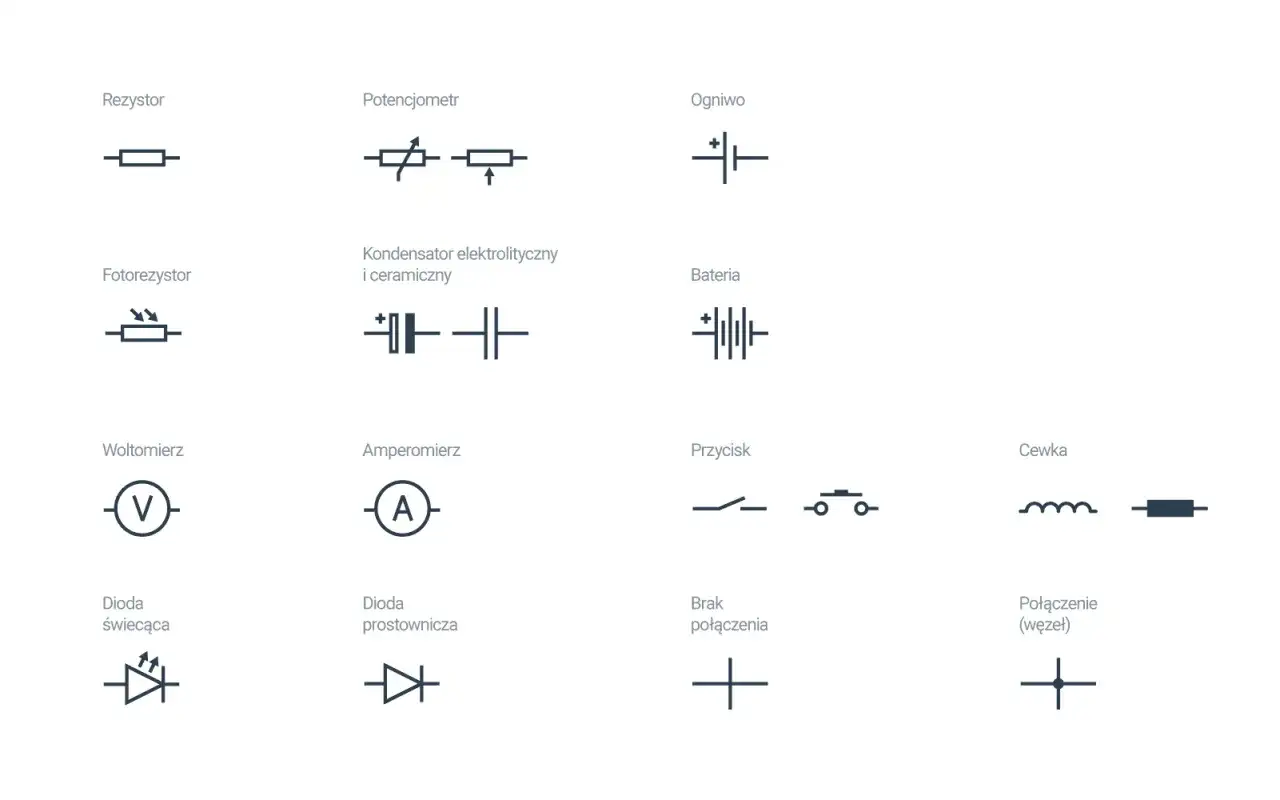

Schemat elektryczny to graficzny opis układu, który używa znormalizowanych symboli zamiast słów czy zdjęć, co tworzy uniwersalny język dla elektryków i elektroników. W Polsce i Europie symbole te są w dużej mierze zunifikowane dzięki normom takim jak PN-EN 60617. Znajomość tych symboli jest absolutnie kluczowa. Oto najważniejsze z nich, które musisz poznać na początku:
- Rezystor (opornik): Oznaczany jako prostokąt lub zygzak. Jego zadaniem jest ograniczanie przepływu prądu w obwodzie.
- Kondensator: Symbolizowany przez dwie równoległe linie (dla kondensatorów niepolaryzowanych) lub jedną linię prostą i jedną zakrzywioną (dla polaryzowanych). Magazynuje ładunek elektryczny.
- Przełącznik/Łącznik/Przycisk: Rysowany jako przerywane linie z punktem kontaktu. Pokazuje, czy obwód jest otwarty (przerwany) czy zamknięty (połączony).
- Źródło zasilania (np. bateria): Przedstawiane jako dwie lub więcej par równoległych linii różnej długości. Dostarcza energię do obwodu.
- Dioda: Symbolizuje ją trójkąt z kreską na wierzchołku. Pozwala na przepływ prądu tylko w jednym kierunku.
- Tranzystor: Ma bardziej złożony symbol, często z trzema wyprowadzeniami (baza, kolektor, emiter). Służy do wzmacniania sygnałów lub jako elektroniczny przełącznik.
Kluczowi gracze na schemacie: jak rozpoznać rezystor, kondensator, diodę i tranzystor?
Poza samym rozpoznawaniem symboli, ważne jest zrozumienie funkcji każdego z tych elementów. Rezystor, jak sama nazwa wskazuje, "rezystuje" (stawia opór) przepływowi prądu, chroniąc inne elementy lub regulując napięcie. Kondensator działa jak mały akumulator, który może szybko gromadzić i oddawać energię, wykorzystywany jest do filtrowania sygnałów lub stabilizacji zasilania. Dioda to jednokierunkowy zawór dla prądu przepuszcza go tylko w jedną stronę, co jest kluczowe w prostownikach czy obwodach zabezpieczających. Tranzystor to serce współczesnej elektroniki; może działać jako wzmacniacz sygnału (np. w radiu) lub jako szybki przełącznik (w cyfrowych układach logicznych).
Nie tylko symbole co oznaczają kody literowe przy elementach (np. R1, C102)?
Obok symboli graficznych na schematach często znajdziesz kody literowo-cyfrowe, takie jak R1, C102, D5. Litera oznacza typ elementu (np. R dla rezystora, C dla kondensatora, D dla diody, T dla tranzystora, L dla cewki, U dla układu scalonego), a liczba to unikalny identyfikator tego konkretnego elementu w danym schemacie. Dzięki tym oznaczeniom możesz precyzyjnie zlokalizować dany komponent, nawet jeśli w układzie jest ich wiele tego samego typu. Często obok tych oznaczeń podane są również wartości elementów (np. 1kΩ dla rezystora, 100nF dla kondensatora), które są równie ważne dla zrozumienia działania obwodu.
Jak czytać schemat elektryczny krok po kroku? Metodologia dla początkujących
Przejdźmy teraz do praktycznej analizy schematu. Poniższa metodologia pomoże Ci systematycznie rozkładać obwody na czynniki pierwsze, nawet jeśli na początku wydają się skomplikowane.
Zacznij od źródła: jak zlokalizować zasilanie i masę (GND)?
Pierwszym krokiem w analizie każdego schematu jest zlokalizowanie źródła zasilania i masy (GND). Źródło zasilania (np. bateria, zasilacz) dostarcza energię do obwodu, a masa to punkt odniesienia, często oznaczany symbolem uziemienia lub trzema poziomymi kreskami różnej długości. Zrozumienie, gdzie prąd "wchodzi" i "wychodzi" z obwodu, jest kluczowe do śledzenia jego przepływu.
Śledzenie ścieżki prądu: analiza przepływu od plusa do minusa
Po zlokalizowaniu zasilania, zacznij śledzić ścieżkę prądu od bieguna dodatniego (+) źródła zasilania, przez poszczególne komponenty, aż do bieguna ujemnego (-) lub masy (GND). Analizuj, jak każdy element wpływa na prąd i napięcie. Czy rezystor ogranicza prąd? Czy dioda przepuszcza go tylko w jednym kierunku? To pozwoli Ci zrozumieć funkcję każdego fragmentu obwodu.
Analiza w praktyce: dekonstrukcja prostego układu z diodą LED
Wyobraźmy sobie prosty schemat: bateria, rezystor i dioda LED połączone szeregowo. Zaczynamy od baterii (źródło zasilania). Prąd płynie z plusa baterii, przez rezystor (który ogranicza prąd, chroniąc LED przed spaleniem), następnie przez diodę LED (która zaświeci się, jeśli prąd płynie w odpowiednim kierunku), a na końcu wraca do minusa baterii. Taka prosta analiza pozwala zrozumieć, że każdy element ma swoje zadanie i jest niezbędny do prawidłowego działania układu.
Co oznaczają kropki i skrzyżowania linii? Zasady interpretacji połączeń
Na schematach linie reprezentują przewody. Kluczowe jest rozróżnienie, czy linie się przecinają, czy łączą. Pogrubiona kropka w miejscu przecięcia linii zawsze oznacza połączenie elektryczne. Jeśli linie krzyżują się bez kropki, oznacza to, że przewody przechodzą obok siebie, ale nie są ze sobą połączone elektrycznie. Dodatkowo, zwróć uwagę na oznaczenia przewodów takie jak L, L1, L2, L3 (przewody fazowe), N (przewód neutralny) oraz PE (przewód ochronny, uziemienie), które są szczególnie ważne w instalacjach elektrycznych.
Typowe błędy początkujących jak ich unikać i nie zniechęcić się do nauki?
Nauka czytania schematów wymaga cierpliwości, a błędy są naturalną częścią procesu. Kluczem jest świadomość najczęstszych pułapek i wiedza, jak ich unikać.
Mylenie symboli: na co zwrócić szczególną uwagę?
Jednym z najczęstszych błędów jest mylenie podobnych symboli. Na przykład, dioda Zenera ma symbol zbliżony do zwykłej diody, ale pełni inną funkcję. Podobnie, różne typy kondensatorów (elektrolityczne, ceramiczne) mają nieco odmienne oznaczenia. Zawsze miej pod ręką tabelę z symbolami i w razie wątpliwości sprawdzaj. Regularne powtarzanie i ćwiczenia pomogą Ci utrwalić prawidłowe skojarzenia.
Ignorowanie wartości elementów dlaczego sam symbol to za mało?
Sam symbol mówi nam, *co* to jest za element (np. rezystor), ale nie mówi nam, *jaką ma wartość* (np. 100 omów, 1 kilo om). Wartości elementów są absolutnie kluczowe dla działania obwodu. Rezystor o wartości 100 omów zachowa się zupełnie inaczej niż rezystor 10 kilo omów w tym samym miejscu w obwodzie. Zawsze zwracaj uwagę na oznaczenia wartości (np. R1=1kΩ, C2=100nF) i pamiętaj, że są one tak samo ważne jak symbole graficzne.
Gubienie się w plątaninie linii techniki ułatwiające analizę złożonych schematów
Złożone schematy mogą wyglądać jak plątanina linii, co łatwo zniechęca. Aby tego uniknąć, stosuj techniki takie jak:
- Podział na bloki: Zidentyfikuj i mentalnie (lub fizycznie, rysując na wydruku) podziel schemat na mniejsze, funkcjonalne bloki (np. zasilanie, wzmacniacz, sterownik).
- Śledzenie kolorem: Użyj kolorowych zakreślaczy, aby śledzić ścieżki różnych sygnałów lub napięć.
- Zaczynaj od znanych punktów: Zawsze wracaj do zasilania, masy lub innych znanych punktów odniesienia, aby zorientować się w obwodzie.
- Analiza sekwencyjna: Nie próbuj zrozumieć wszystkiego naraz. Analizuj obwód krok po kroku, element po elemencie, od wejścia do wyjścia.
Pamiętaj, że nawet doświadczeni inżynierowie potrzebują czasu na analizę złożonych schematów.
Narzędzia i zasoby, które przyspieszą Twoją naukę
Oprócz teorii, praktyka i odpowiednie narzędzia są kluczowe w nauce czytania schematów. Wykorzystaj dostępne zasoby, aby przyspieszyć swój rozwój.
Programy do rysowania i symulacji obwodów: Twój wirtualny warsztat (KiCad, TinyCAD)
Współczesna elektronika nie istniałaby bez oprogramowania CAD (Computer Aided Design). Programy takie jak darmowy KiCad czy TinyCAD, a także profesjonalne EPLAN i AutoCAD Electrical, pozwalają nie tylko na rysowanie schematów, ale często również na symulację ich działania. To Twój wirtualny warsztat, w którym możesz eksperymentować bez ryzyka uszkodzenia komponentów. Możesz budować obwody, zmieniać wartości elementów i obserwować, jak wpływa to na zachowanie układu, co jest nieocenioną pomocą w nauce. Według danych forbot.pl, opanowanie takich narzędzi znacząco przyspiesza zrozumienie zasad działania obwodów.
Gdzie szukać wiarygodnych schematów do ćwiczeń?
Aby ćwiczyć, potrzebujesz schematów. Szukaj ich w:
- Dokumentacji technicznej (datasheetach) producentów: Często zawierają przykładowe schematy aplikacyjne.
- Projektach open-source: Wiele projektów elektronicznych udostępnia swoje schematy publicznie (np. Arduino, Raspberry Pi).
- Forach i portalach dla hobbystów: Społeczności elektroniczne często dzielą się swoimi projektami i schematami.
- Podręcznikach i kursach online: Wiele materiałów edukacyjnych zawiera schematy do analizy.
Zawsze staraj się wybierać schematy z wiarygodnych źródeł, aby uniknąć błędów.
Przeczytaj również: Ile zarabia elektryk wysokich napięć? Sprawdź aktualne zarobki!
Od teorii do praktyki: dlaczego warto zbudować układ odczytany ze schematu?
Nic nie utrwala wiedzy tak dobrze, jak praktyka. Zbudowanie fizycznego układu na podstawie odczytanego schematu to najlepszy sposób na sprawdzenie swojego zrozumienia. Nawet prosty układ z diodą LED, baterią i rezystorem, zmontowany na płytce stykowej, pozwoli Ci zobaczyć, jak abstrakcyjne symbole przekładają się na rzeczywiste działanie. To doświadczenie nie tylko wzmocni Twoje umiejętności, ale także pozwoli Ci zidentyfikować i skorygować ewentualne błędy w interpretacji schematu.
