Podłączenie wyłącznika różnicowoprądowego, popularnie zwanego różnicówką, to jeden z kluczowych kroków do zapewnienia bezpieczeństwa w domowej instalacji elektrycznej. Prawidłowy montaż tego urządzenia chroni nie tylko przed groźnym porażeniem prądem, ale także znacząco zmniejsza ryzyko wybuchu pożaru. Ten poradnik przeprowadzi Cię przez proces instalacji, wyjaśniając jego działanie i podkreślając najważniejsze aspekty bezpieczeństwa.
Bezpieczne podłączenie różnicówki to podstawa ochrony przed porażeniem i pożarem
- Wyłącznik różnicowoprądowy (RCD) chroni przed porażeniem prądem i ryzykiem pożaru, odcinając zasilanie przy wykryciu prądu upływowego.
- Artykuł zawiera szczegółowe instrukcje montażu dla instalacji 1-fazowych i 3-fazowych, z uwzględnieniem prawidłowego podłączenia przewodów L, N i roli PE.
- Omówione zostaną wyzwania związane z podłączaniem różnicówki w starych instalacjach dwużyłowych (TN-C) oraz najczęstsze błędy montażowe.
- Dowiesz się, jak dobrać odpowiednie parametry różnicówki (np. 30 mA, typ A) i jak regularnie testować jej działanie.
- Wszelkie prace elektryczne wymagają uprawnień SEP i powinny być wykonywane przez wykwalifikowanego elektryka, a poradnik ma charakter wyłącznie informacyjny.
Dlaczego prawidłowe podłączenie różnicówki jest ważniejsze niż myślisz?
Wyłącznik różnicowoprądowy to nie jest zwykły bezpiecznik. To urządzenie o kluczowym znaczeniu dla bezpieczeństwa, które działa w sposób aktywny, monitorując przepływ prądu i reagując w sytuacjach krytycznych. Niewłaściwie podłączona lub w ogóle nieistniejąca różnicówka to potencjalne zagrożenie dla życia i zdrowia, a także dla Twojego mienia.
Czym jest wyłącznik różnicowoprądowy i jak ratuje życie?
Wyłącznik różnicowoprądowy (RCD Residual Current Device) to urządzenie zabezpieczające, które działa na zasadzie porównania prądu płynącego w przewodzie fazowym (L) z prądem płynącym w przewodzie neutralnym (N). W idealnej sytuacji, w obwodzie zamkniętym, te wartości powinny być identyczne. Różnicówka stale monitoruje tę równowagę. W momencie, gdy wystąpi jakakolwiek różnica między prądem wpływającego a wypływającego (co oznacza prąd upływowy), na przykład gdy ktoś dotknie uszkodzonego urządzenia pod napięciem lub gdy dojdzie do uszkodzenia izolacji, RCD natychmiast odcina zasilanie. Dzieje się to w ułamku sekundy, zazwyczaj poniżej 30 milisekund, co jest wystarczająco szybko, aby zapobiec groźnemu porażeniu prądem.
Ochrona przed porażeniem a ryzyko pożaru podwójna rola różnicówki
Podwójna rola wyłącznika różnicowoprądowego sprawia, że jest on absolutnie niezbędny w każdej nowoczesnej instalacji elektrycznej. Po pierwsze, zapewnia on ochronę przeciwporażeniową. Chroni zarówno przed porażeniem bezpośrednim (np. dotknięcie odsłoniętego przewodu pod napięciem), jak i pośrednim (np. dotknięcie metalowej obudowy urządzenia, która pod wpływem awarii znalazła się pod napięciem). Po drugie, różnicówka znacząco redukuje ryzyko pożaru. Uszkodzona izolacja kabla lub urządzenia może prowadzić do iskrzenia i zapłonu materiałów palnych. Szybkie odcięcie zasilania przez RCD zapobiega takim sytuacjom. Warto wiedzieć, że istnieją różne progi czułości. Najczęściej stosowane w domach 30 mA (miliamperów) służą do ochrony życia. Wyższe wartości, np. 100 mA, 300 mA czy 500 mA, stosuje się głównie do ochrony przeciwpożarowej lub ochrony urządzeń.
Kiedy montaż różnicówki jest absolutnie obowiązkowy? Wymogi prawne w Polsce
Przepisy prawa budowlanego i normy elektryczne jasno określają, kiedy montaż wyłącznika różnicowoprądowego jest nie tylko zalecany, ale wręcz obowiązkowy. W Polsce, zgodnie z obowiązującymi przepisami, różnicówki muszą być stosowane dla obwodów gniazd wtyczkowych ogólnego przeznaczenia, a także dla obwodów oświetleniowych w niektórych miejscach. Szczególnie restrykcyjne wymogi dotyczą łazienek, kuchni, a także obwodów zasilających instalacje zewnętrzne. W praktyce, każda nowa lub modernizowana instalacja elektryczna w domu jednorodzinnym czy mieszkaniu powinna być wyposażona w odpowiednie zabezpieczenia różnicowoprądowe na kluczowych obwodach. Jest to standard zapewniający wysoki poziom bezpieczeństwa.
Zanim zaczniesz: Kluczowe przygotowania do montażu
Przed przystąpieniem do jakichkolwiek prac związanych z instalacją elektryczną, a zwłaszcza z montażem urządzenia tak odpowiedzialnego jak różnicówka, kluczowe jest odpowiednie przygotowanie. Obejmuje ono nie tylko zgromadzenie potrzebnego sprzętu, ale przede wszystkim zrozumienie, dlaczego pewne czynności mogą być wykonywane tylko przez specjalistów.
Ostrzeżenie: Dlaczego tylko elektryk z uprawnieniami SEP może to zrobić?
Muszę to podkreślić z całą stanowczością: wszelkie prace związane z instalacją elektryczną, a w szczególności montaż wyłącznika różnicowoprądowego, mogą być wykonywane wyłącznie przez wykwalifikowanego elektryka posiadającego odpowiednie uprawnienia budowlane, potwierdzone świadectwem kwalifikacyjnym SEP (Stowarzyszenia Elektryków Polskich). Prace przy instalacji elektrycznej bez odpowiednich uprawnień są nielegalne i skrajnie niebezpieczne. Błąd popełniony podczas montażu może prowadzić do porażenia prądem, pożaru, a nawet śmierci. Dodatkowo, instalacja wykonana przez osobę bez uprawnień może nie zostać odebrana przez nadzór budowlany, a ubezpieczyciel może odmówić wypłaty odszkodowania w przypadku awarii. Ten poradnik ma charakter wyłącznie informacyjny, mający na celu przybliżenie zasad działania i montażu, a nie zachętę do samodzielnego wykonywania tych prac.
Jak dobrać właściwą różnicówkę? Parametry, na które musisz zwrócić uwagę (30mA, Typ A/AC)
Wybór odpowiedniego wyłącznika różnicowoprądowego jest kluczowy dla jego skutecznego działania. Oto najważniejsze parametry, na które należy zwrócić uwagę:
Prąd znamionowy (In): Ten parametr określa maksymalne natężenie prądu, jakie wyłącznik może stale przenosić bez uszkodzenia. Musi być on dopasowany do obciążenia chronionego obwodu oraz do zabezpieczenia nadprądowego (wyłącznika nadprądowego lub bezpiecznika). W typowych instalacjach domowych najczęściej spotykane są wartości 25 A lub 40 A.
Znamionowy prąd różnicowy (IΔn): To kluczowy parametr określający czułość wyłącznika. Dla ochrony życia i zdrowia ludzi przed porażeniem prądem w instalacjach domowych, zgodnie z przepisami, stosuje się wyłączniki o znamionowym prądzie różnicowym wynoszącym 30 mA. Wyłączniki o wyższych wartościach, takie jak 100 mA, 300 mA czy 500 mA, są przeznaczone głównie do ochrony przeciwpożarowej lub ochrony maszyn i urządzeń, gdzie nie ma bezpośredniego ryzyka porażenia człowieka.
Typy wyzwalania: Wyłączniki różnicowoprądowe różnią się także typem wyzwalania, czyli rodzajem prądów upływowych, na które reagują. Najczęściej spotykane w instalacjach domowych są:
- Typ AC: Reaguje na prądy różnicowe przemienne sinusoidalne. Jest to najstarszy i najprostszy typ.
- Typ A: Reaguje na prądy różnicowe przemienne sinusoidalne oraz na prądy pulsujące stałe. Jest to najczęściej wybierany typ do zastosowań domowych, ponieważ chroni przed większą gamą zagrożeń, np. związanych z urządzeniami elektronicznymi.
Istnieją również bardziej zaawansowane typy, jak F (reaguje na prądy o mieszanych częstotliwościach) czy B (reaguje na prądy stałe gładkie), które stosuje się w specjalistycznych instalacjach, np. z fotowoltaiką, ładowarkami do samochodów elektrycznych czy falownikami.
Niezbędne narzędzia i materiały Twoja checklista
Aby prawidłowo wykonać montaż, elektryk będzie potrzebował odpowiednich narzędzi i materiałów. Oto lista podstawowych elementów:
- Wyłącznik różnicowoprądowy (o odpowiednich parametrach)
- Wkrętaki izolowane (płaskie i krzyżakowe)
- Próbnik napięcia lub multimetr (do weryfikacji braku napięcia)
- Ściągacz izolacji do przewodów
- Szczypce uniwersalne
- Nóż do zdejmowania izolacji
- Złączki elektryczne (jeśli potrzebne)
- Odpowiednie przewody elektryczne (jeśli konieczna jest wymiana lub przedłużenie)
- Taśma izolacyjna
Jak podłączyć różnicówkę 1-fazową? Instrukcja krok po kroku
Montaż wyłącznika różnicowoprądowego w instalacji jednofazowej jest procesem, który wymaga precyzji i ścisłego przestrzegania zasad. Poniżej przedstawiamy szczegółową instrukcję, która ilustruje ten proces. Pamiętaj jednak, że powinna ona być wykonana przez wykwalifikowanego elektryka.

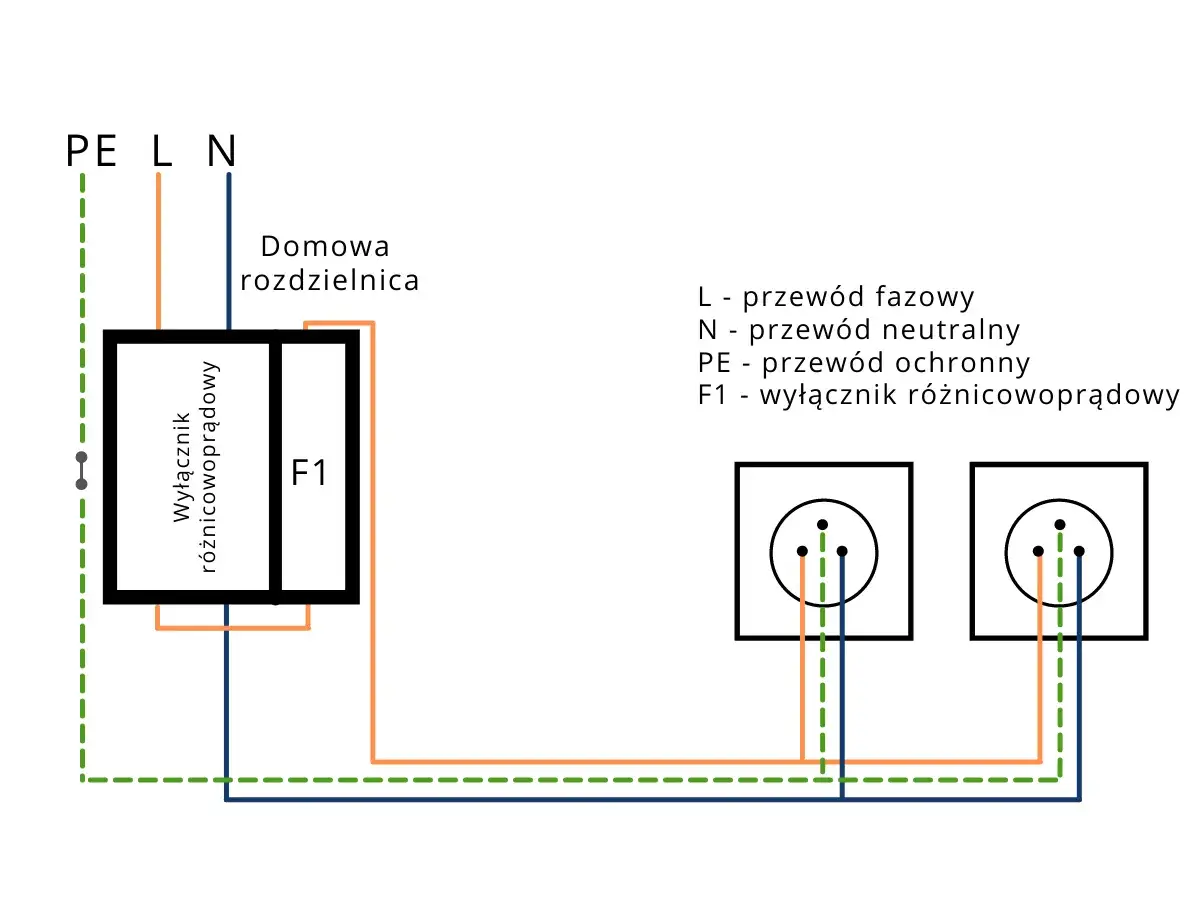

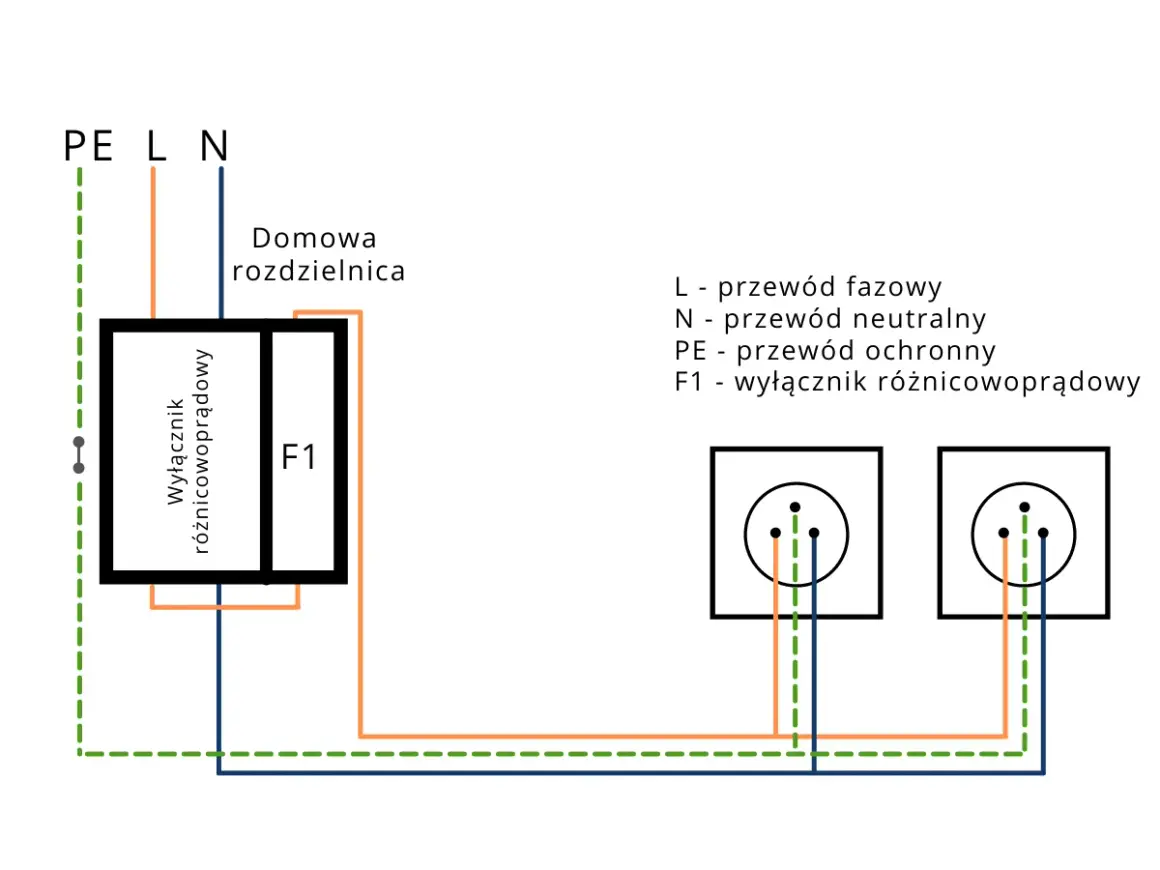

Analiza schematu: Zrozumienie drogi prądu w instalacji jednofazowej
W instalacji jednofazowej wyłącznik różnicowoprądowy jest urządzeniem dwubiegunowym, co oznacza, że posiada dwa zaciski wejściowe i dwa wyjściowe. Przez te zaciski przechodzą dwa kluczowe przewody: fazowy (L) i neutralny (N). Przewód ochronny (PE), który jest fundamentalny dla bezpieczeństwa, nigdy nie przechodzi przez różnicówkę. Jest on podłączony bezpośrednio do szyny PE w rozdzielnicy. Różnicówka monitoruje prąd płynący w przewodach L i N; jeśli wartości te się różnią, następuje zadziałanie.
Krok 1: Wyłączenie napięcia i weryfikacja jego braku bezpieczeństwo ponad wszystko
To absolutnie najważniejszy krok, od którego należy rozpocząć wszelkie prace. Należy bezwzględnie wyłączyć zasilanie główne instalacji, korzystając z głównego wyłącznika lub bezpiecznika. Następnie, przy użyciu próbnika napięcia lub multimetru, należy dokładnie sprawdzić, czy na wszystkich przewodach, z którymi będziemy pracować, rzeczywiście nie ma napięcia. Dopiero potwierdzenie braku napięcia pozwala na bezpieczne przejście do kolejnych etapów.
Krok 2: Podłączenie przewodów L i N do wejścia różnicówki (zasilanie)
Po upewnieniu się, że zasilanie jest wyłączone, należy podłączyć przewody zasilające instalację do zacisków wejściowych wyłącznika różnicowoprądowego. Zazwyczaj zaciski te są oznaczone jako "IN" lub znajdują się na górze urządzenia. Przewód fazowy (L) podłączamy do odpowiedniego zacisku fazowego, a przewód neutralny (N) do zacisku neutralnego. Ważne jest, aby przewody były prawidłowo zarobione (pozbawione izolacji na odpowiedniej długości) i mocno dokręcone.
Krok 3: Podłączenie przewodów do wyjścia zasilanie obwodów chronionych
Następnie należy podłączyć przewody, które będą zasilać chronione obwody (np. gniazda, oświetlenie). Przewody te podłącza się do zacisków wyjściowych różnicówki, które zazwyczaj znajdują się na dole urządzenia. Ponownie, przewód fazowy z zacisku wyjściowego L podłączamy do obwodu fazowego, a przewód neutralny z zacisku wyjściowego N do obwodu neutralnego. Należy upewnić się, że połączenia są solidne i poprawne.
Rola przewodu PE dlaczego ZAWSZE omija on różnicówkę?
Przewód ochronny (PE) odgrywa kluczową rolę w systemie bezpieczeństwa instalacji elektrycznej. Jego zadaniem jest odprowadzenie ewentualnego prądu zwarciowego do ziemi w przypadku awarii, chroniąc w ten sposób przed porażeniem. Przewód PE nigdy nie przechodzi przez wyłącznik różnicowoprądowy. Jest on podłączony bezpośrednio do szyny PE w rozdzielnicy, która następnie jest uziemiona. Gdyby przewód PE został podłączony przez różnicówkę, w przypadku wystąpienia prądu upływowego do PE, prąd ten mógłby wrócić do punktu zasilania z pominięciem modułu pomiarowego różnicówki. W efekcie, urządzenie nie wykryłoby niebezpiecznego zjawiska i nie zadziałałoby, co stanowiłoby śmiertelne zagrożenie. Dlatego też, prawidłowe podłączenie PE omijające różnicówkę jest absolutnie fundamentalne dla jej poprawnego działania i bezpieczeństwa.
Jak podłączyć różnicówkę 3-fazową? Praktyczny poradnik
Instalacje trójfazowe, często spotykane w domach jednorodzinnych do zasilania urządzeń o dużym poborze mocy, wymagają zastosowania wyłączników różnicowoprądowych o odpowiedniej konstrukcji. Montaż różnicówki trójfazowej, zwanej również 4-biegunową, jest nieco bardziej złożony, ale opiera się na tych samych zasadach bezpieczeństwa.

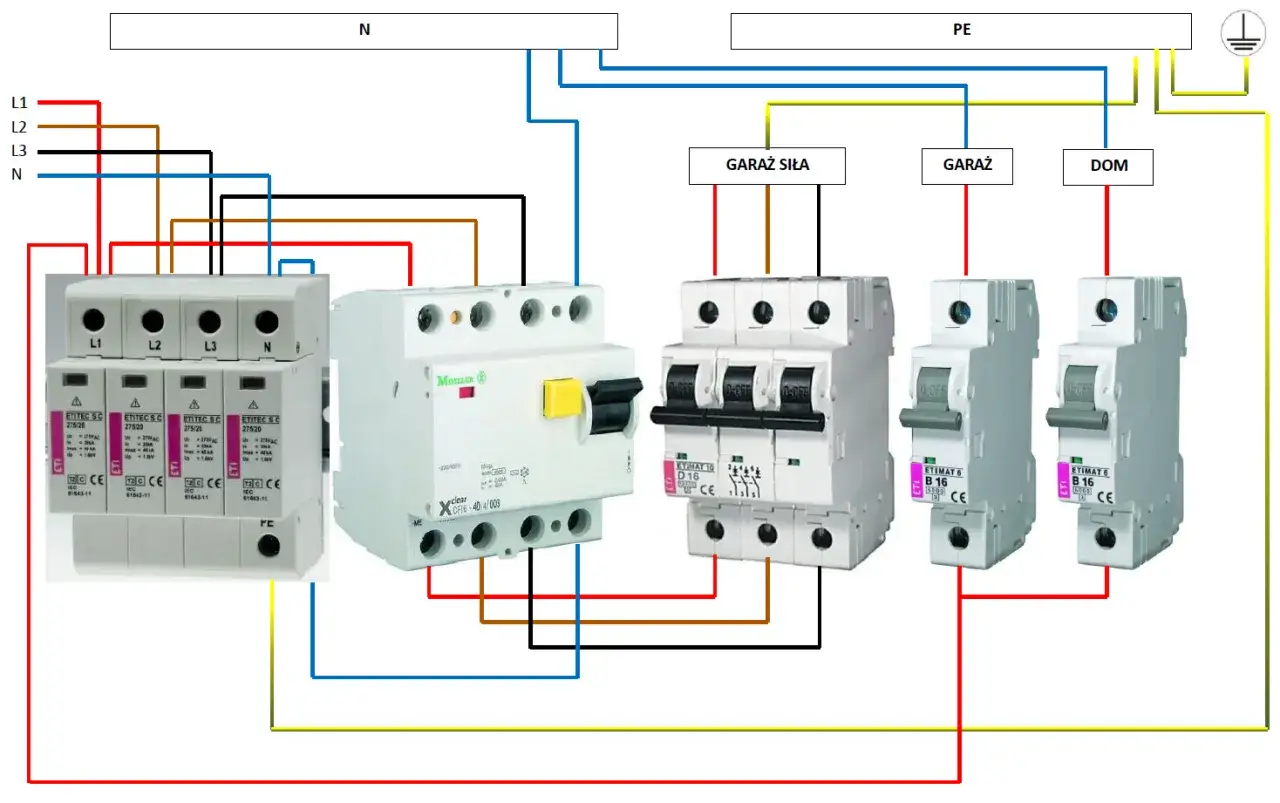

Schemat podłączenia dla instalacji trójfazowej (4-biegunowej)
Wyłącznik różnicowoprądowy 4-biegunowy przeznaczony jest do pracy w systemach trójfazowych. Posiada on cztery zaciski wejściowe i cztery zaciski wyjściowe. Przez urządzenie przechodzą wszystkie cztery przewody: trzy fazowe (L1, L2, L3) oraz przewód neutralny (N). Podobnie jak w przypadku instalacji jednofazowej, przewód ochronny (PE) jest podłączony bezpośrednio do szyny PE w rozdzielnicy i nie przechodzi przez różnicówkę.
Krok po kroku: Podpinanie przewodów L1, L2, L3 oraz N
Proces podłączenia rozpoczyna się od wyłączenia zasilania i weryfikacji braku napięcia. Następnie, przewody zasilające instalację trójfazową (L1, L2, L3 oraz N) podłącza się do odpowiednich zacisków wejściowych (zazwyczaj górnych) wyłącznika różnicowoprądowego. Po prawidłowym podłączeniu zasilania, przewody prowadzące do chronionych obwodów podłącza się do zacisków wyjściowych (zazwyczaj dolnych) różnicówki. Kluczowe jest zachowanie prawidłowej kolejności faz i podłączenie każdego przewodu do właściwego zacisku, aby zapewnić poprawne działanie urządzenia i chronionych odbiorników.
Gdzie najczęściej stosuje się różnicówki trójfazowe w domu? (płyta indukcyjna, gniazda siłowe)
W instalacjach domowych różnicówki trójfazowe są najczęściej stosowane do zabezpieczania obwodów zasilających urządzenia o znacznym poborze mocy, które wymagają podłączenia trójfazowego. Do typowych przykładów należą: płyty indukcyjne, piekarniki elektryczne, podgrzewacze wody, klimatyzatory o dużej mocy, a także gniazda siłowe przeznaczone do podłączania warsztatowego sprzętu czy przyczep kempingowych.

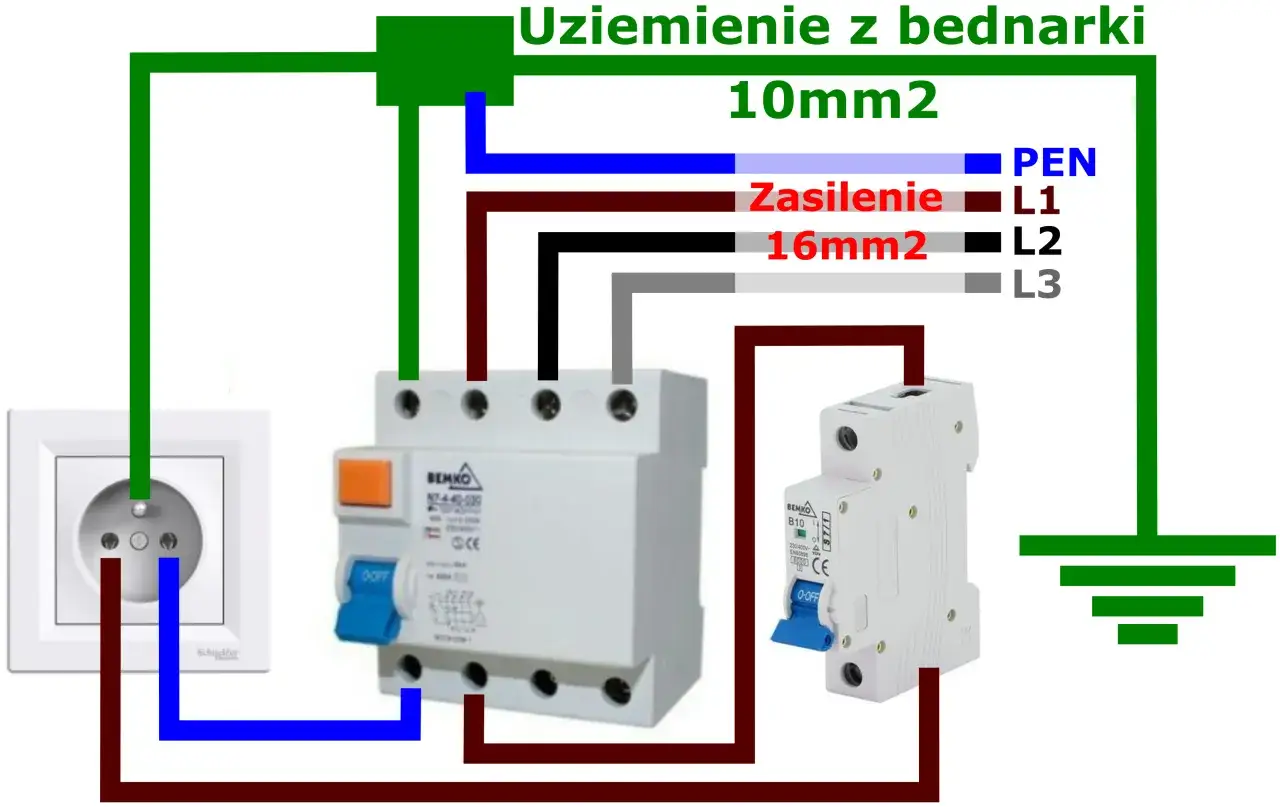

Wyjątkowe wyzwanie: Podłączenie różnicówki w starej instalacji dwużyłowej (TN-C)
Starsze instalacje elektryczne, często spotykane w budynkach z lat poprzednich, stanowią specyficzne wyzwanie podczas modernizacji, zwłaszcza gdy chcemy zamontować wyłącznik różnicowoprądowy. Głównym problemem jest brak przewodu ochronnego.
Dlaczego stara instalacja bez przewodu PE jest tak niebezpieczna?
Instalacje dwużyłowe, często określane jako typu TN-C (gdzie przewód neutralny i ochronny są połączone w jeden wspólny przewód PEN), są z natury mniej bezpieczne niż nowoczesne instalacje trójprzewodowe (typu TN-S lub TT). Brak osobnego przewodu ochronnego PE oznacza, że w przypadku awarii izolacji i pojawienia się napięcia na obudowie urządzenia, nie ma skutecznej drogi odprowadzenia tego prądu do ziemi. W takiej sytuacji dotknięcie obudowy może doprowadzić do śmiertelnego porażenia. Różnicówka w takiej instalacji, jeśli w ogóle mogłaby być zamontowana, nie zapewniałaby pełnej ochrony.
Kluczowy manewr: Jak prawidłowo wykonać rozdział przewodu PEN na PE i N?
Aby móc zamontować wyłącznik różnicowoprądowy w starej instalacji dwużyłowej, konieczne jest przeprowadzenie tak zwanego rozdziału przewodu PEN. Oznacza to fizyczne rozdzielenie jednego przewodu PEN na dwa osobne: przewód neutralny (N) i przewód ochronny (PE). Ten rozdział musi być wykonany w odpowiednim miejscu, zazwyczaj w głównej rozdzielnicy, i musi być poprzedzony prawidłowym uziemieniem punktu rozdziału. Dopiero po wykonaniu tego zabiegu można podłączyć przewody N i PE do odpowiednich zacisków różnicówki i dalej do instalacji. Jest to operacja wymagająca dużej wiedzy i precyzji, którą może wykonać jedynie elektryk z uprawnieniami.
Potencjalne problemy i ograniczenia ochrony w instalacji dwuprzewodowej
Nawet po prawidłowym rozdziale przewodu PEN i zamontowaniu różnicówki, stara instalacja dwuprzewodowa może nadal mieć pewne ograniczenia w zakresie ochrony. Jakość istniejących przewodów, stan izolacji, brak odpowiedniego uziemienia to wszystko czynniki, które mogą wpływać na skuteczność zabezpieczeń. W takich przypadkach zaleca się kompleksową modernizację całej instalacji elektrycznej, aby zapewnić maksymalny poziom bezpieczeństwa zgodny z obowiązującymi normami.
Najczęstsze błędy montażowe i jak ich uniknąć
Podczas montażu wyłączników różnicowoprądowych, nawet doświadczeni instalatorzy mogą popełnić błędy, które prowadzą do nieprawidłowego działania urządzenia lub jego ciągłego wyzwalania. Świadomość tych błędów jest kluczowa dla zapewnienia prawidłowego działania zabezpieczeń.
Błąd nr 1: Zmostkowanie przewodów N i PE za różnicówką przyczyna ciągłego wybijania
Jest to zdecydowanie najczęstszy błąd popełniany podczas montażu różnicówki, zwłaszcza w instalacjach modernizowanych. Polega on na połączeniu (zmostkowaniu) przewodu neutralnego (N) i ochronnego (PE) za wyłącznikiem różnicowoprądowym. W takiej sytuacji, prąd płynący w obwodzie wraca do zasilania częściowo przez przewód N, a częściowo przez przewód PE, omijając moduł pomiarowy różnicówki. Urządzenie interpretuje to jako prąd upływowy i natychmiast zadziała, wyłączając zasilanie. Powoduje to ciągłe "wybijanie" różnicówki, uniemożliwiając normalne użytkowanie instalacji. Pamiętajmy: przewód PE nigdy nie powinien być połączony z przewodem N za różnicówką!
Błąd nr 2: Pomylenie zacisków wejściowych z wyjściowymi
Każdy wyłącznik różnicowoprądowy ma wyraźnie oznaczone zaciski wejściowe (zasilanie) i wyjściowe (zasilanie obwodów). Podłączenie zasilania do zacisków wyjściowych lub odwrotnie może prowadzić do nieprawidłowego działania urządzenia. W najlepszym wypadku różnicówka może nie zadziałać wcale, w najgorszym może ulec uszkodzeniu. Zawsze należy dokładnie sprawdzić oznaczenia na obudowie urządzenia przed podłączeniem przewodów.
Błąd nr 3: Niewłaściwa kolejność w rozdzielnicy (różnicówka przed czy za wyłącznikiem nadprądowym?)
Kolejność montażu wyłączników w rozdzielnicy ma znaczenie. Zazwyczaj wyłącznik różnicowoprądowy jest montowany jako pierwszy na linii zasilającej grupę obwodów. Następnie, do zacisków wyjściowych różnicówki podłącza się wyłączniki nadprądowe (MCB) dla poszczególnych obwodów (np. obwód gniazd, obwód oświetlenia). Taka konfiguracja zapewnia, że różnicówka chroni wszystkie obwody podłączone za nią. Jeśli zamontujemy wyłącznik nadprądowy przed różnicówką, to w przypadku jego zadziałania, różnicówka będzie nadal zasilać obwody, które nie są chronione przez wyłącznik nadprądowy, co może być niebezpieczne.
Wielki finał: Jak sprawdzić, czy różnicówka działa poprawnie?
Montaż różnicówki to nie koniec procesu. Kluczowe jest regularne sprawdzanie jej poprawnego działania, aby mieć pewność, że w razie potrzeby zadziała ona skutecznie.
Obowiązkowy test rola i sposób użycia przycisku "TEST"
Każdy wyłącznik różnicowoprądowy wyposażony jest w przycisk "TEST". Jego naciśnięcie symuluje wystąpienie prądu upływowego o wartości zbliżonej do znamionowej. W prawidłowo działającym urządzeniu, po naciśnięciu przycisku "TEST", zasilanie powinno zostać natychmiast odcięte, a dźwignia wyłącznika powinna opaść. Jest to podstawowy sposób weryfikacji, czy mechanizm wyzwalający jest sprawny.
Co robić, gdy różnicówka nie reaguje na test?
Jeśli po naciśnięciu przycisku "TEST" wyłącznik różnicowoprądowy nie zadziała (nie wyłączy zasilania), oznacza to, że urządzenie jest uszkodzone i nie zapewnia ochrony. W takiej sytuacji należy niezwłocznie wezwać elektryka z uprawnieniami, aby wymienił uszkodzony wyłącznik na nowy. Dalsze użytkowanie instalacji bez sprawnej różnicówki jest skrajnie niebezpieczne.
Przeczytaj również: Ile zarabia elektryk na kopalni? Zaskakujące fakty o wynagrodzeniach
Jak często należy testować różnicówkę, aby spać spokojnie?
Producenci i eksperci zalecają, aby testować wyłącznik różnicowoprądowy regularnie, najlepiej raz w miesiącu. Jest to prosta czynność, która zajmuje tylko chwilę, a pozwala mieć pewność, że urządzenie jest w pełni sprawne i gotowe do działania w sytuacji awaryjnej. Regularne testowanie jest kluczowym elementem utrzymania wysokiego poziomu bezpieczeństwa w domowej instalacji elektrycznej.
