Witaj w świecie elektroniki, gdzie zrozumienie podstaw jest kluczem do sukcesu. Ten artykuł w przystępny sposób wyjaśni, czym jest masa w elektryce, dlaczego jest tak fundamentalna dla działania każdego układu elektronicznego i, co najważniejsze, precyzyjnie rozróżni ją od często mylonego z nią uziemienia. Przygotuj się na solidną dawkę wiedzy, która uporządkuje Twoje pojęcia i pozwoli unikać typowych błędów.
Masa w elektryce kluczowy punkt odniesienia dla każdego obwodu
- Masa (GND) to umowny punkt o potencjale 0 V, służący jako odniesienie dla wszystkich napięć w układzie.
- Jest niezbędna do stabilnego działania obwodów i umożliwia precyzyjne pomiary elektryczne.
- Często mylona z uziemieniem, które pełni funkcję ochronną i związana jest z bezpieczeństwem.
- Może być realizowana jako metalowa obudowa, płaszczyzna na PCB lub ujemny biegun zasilacza.
- Błędne zrozumienie i prowadzenie masy może prowadzić do zakłóceń i niestabilności urządzeń.
Dlaczego zrozumienie pojęcia masy jest fundamentem elektroniki
Wprowadzenie do świata elektroniki często zaczyna się od zrozumienia jej fundamentalnych pojęć. Jednym z takich absolutnie kluczowych elementów jest właśnie masa. Bez jej poprawnego zrozumienia, projektowanie, diagnostyka czy nawet proste naprawy układów elektronicznych stają się zadaniem niezwykle trudnym, a często wręcz niemożliwym. Masa to nie tylko kolejny przewód na schemacie; to podstawa, na której opiera się cała logika działania obwodów.
Masa jako wspólny język dla wszystkich komponentów w układzie
Wyobraź sobie, że każdy element elektroniczny w Twoim urządzeniu musi "rozmawiać" z pozostałymi na temat poziomów napięcia. Masa pełni rolę wspólnego, uniwersalnego punktu odniesienia, podobnego do poziomu morza, do którego odnosimy wysokość wszystkich gór i dolin. Dzięki temu, że wszystkie napięcia są mierzone względem tego samego punktu (masy), możemy je jednoznacznie interpretować i porównywać. Bez tego wspólnego "języka" pomiary i komunikacja między komponentami byłyby chaotyczne i pozbawione sensu.
Czym grozi błędna interpretacja roli masy w obwodzie?
Nieprawidłowe rozumienie lub lekceważenie zasad prowadzenia masy to jeden z najczęstszych błędów popełnianych przez początkujących elektroników. Konsekwencje mogą być bardzo dotkliwe: od subtelnych problemów, takich jak sporadyczne zawieszanie się urządzenia czy błędne odczyty, po poważne awarie prowadzące do uszkodzenia drogich komponentów. Niestabilne działanie, generowanie niechcianych zakłóceń (tzw. szumów) czy nawet fizyczne uszkodzenie układu to tylko niektóre z potencjalnych skutków błędnego podejścia do masy.
Czym jest masa w elektryce? Wyjaśniamy od podstaw
Zanim zagłębimy się w bardziej złożone aspekty, przyjrzyjmy się podstawowej definicji masy. To pojęcie, które często budzi wątpliwości, zwłaszcza wśród osób rozpoczynających swoją przygodę z elektroniką. Kluczowe jest zrozumienie, że masa nie zawsze oznacza fizyczne połączenie z ziemią, a jest przede wszystkim koncepcją funkcjonalną w obrębie samego obwodu.
Definicja: Punkt odniesienia o potencjale 0 V
Masa, często określana jako GND (od ang. *ground*), to umowny punkt w obwodzie elektronicznym, któremu przypisujemy potencjał zerowy (0 V). Jest to fundamentalne założenie, które pozwala nam określać i mierzyć wszystkie inne napięcia w tym samym układzie. Pomyśl o tym jak o punkcie startowym dla wszystkich pomiarów bez niego nie wiedzielibyśmy, od czego zacząć. Ważne jest, aby pamiętać, że to "zero" jest względne i odnosi się tylko do konkretnego, analizowanego układu.
Symbol masy (GND) na schematach jak go rozpoznać?
Na schematach elektronicznych masa jest oznaczana za pomocą specyficznych symboli, które każdy elektronik powinien umieć rozpoznać. Najczęściej spotkasz symbol przypominający trójkąt, trzy poziome kreski o malejącej długości, lub klasyczny symbol uziemienia. Niezależnie od formy, każdy z tych symboli oznacza to samo: wspólny punkt odniesienia o potencjale 0 V, do którego podłączone są wszystkie elementy oznaczone tym samym symbolem.
Czy masa to zawsze "minus"? Rozwiewamy popularny mit
Jednym z najczęściej powtarzanych mitów jest przekonanie, że masa zawsze oznacza ujemny biegun zasilacza. Choć w wielu prostych układach jednobiegunowych masa faktycznie jest połączona z minusem zasilania, nie jest to regułą. W bardziej złożonych systemach, na przykład zasilanych napięciem symetrycznym (np. +12V, 0V, -12V), masa może stanowić punkt środkowy. W niektórych specyficznych konfiguracjach może być nawet połączona z biegunem dodatnim. Pamiętajmy: masa to przede wszystkim potencjał odniesienia, a niekoniecznie biegun ujemny.
Jaka jest kluczowa rola masy w każdym układzie elektronicznym?
Definicja masy to dopiero początek. Aby w pełni docenić jej znaczenie, musimy zrozumieć, jakie kluczowe funkcje pełni ona w działającym obwodzie. Prawidłowe zaprojektowanie i realizacja połączeń masowych to często sekret stabilności i niezawodności urządzeń elektronicznych.
Zapewnienie stabilności i poprawnego działania obwodu
Masa działa niczym stabilizator dla całego układu. Pomaga utrzymać stałe poziomy napięć i prądów, zapewniając, że każdy komponent pracuje w przewidzianych przez projektanta warunkach. Można ją porównać do bufora, który pochłania chwilowe wahania, zapobiegając niepożądanym zmianom w pracy obwodu. Dzięki temu wszystkie elementy mogą współpracować ze sobą w spójny i przewidywalny sposób.
Umożliwienie precyzyjnych pomiarów napięcia
Jak już wspominaliśmy, masa jest punktem odniesienia. To właśnie dzięki niej możemy używać multimetru do precyzyjnego pomiaru napięć w różnych punktach układu. Bez wspólnego punktu odniesienia, jakim jest masa, pomiary różnic potencjałów byłyby bezcelowe, ponieważ nie mielibyśmy stabilnej podstawy do porównania. Masa zapewnia powtarzalność i dokładność naszych pomiarów.
Odprowadzanie zakłóceń i szumów rola masy w audio i technice cyfrowej
W dzisiejszych czasach, gdy urządzenia generują coraz więcej sygnałów i pracują z coraz wyższymi częstotliwościami, kontrola nad zakłóceniami elektromagnetycznymi (EMI) i szumami jest kluczowa. Dobrze zaprojektowana masa, często w postaci rozległych płaszczyzn na płytkach drukowanych (PCB), odgrywa nieocenioną rolę w ich minimalizowaniu. Jest to szczególnie ważne w urządzeniach audio, gdzie szumy mogą być bezpośrednio słyszalne, oraz w systemach cyfrowych, gdzie zakłócenia mogą prowadzić do błędów w transmisji danych.
Masa to nie to samo co uziemienie! Kluczowe różnice, które musisz znać
Przechodzimy teraz do jednego z najważniejszych rozróżnień, które musi zrozumieć każdy, kto zajmuje się elektryką i elektroniką. Masa (GND) i uziemienie (PE Protective Earth) to dwa różne pojęcia, pełniące odmienne funkcje, choć w pewnych sytuacjach mogą być ze sobą połączone.
Masa (GND) funkcja wewnątrz obwodu
Podsumowując, masa jest wewnętrznym elementem układu elektronicznego. Jej główną rolą jest zapewnienie punktu odniesienia dla napięć, co jest niezbędne do prawidłowego działania samego urządzenia. To kwestia logiki i elektryki wewnętrznej.
Uziemienie (PE) funkcja ochronna i bezpieczeństwo
Uziemienie, czyli przewód ochronny (PE), ma zupełnie inne zadanie jest związane z bezpieczeństwem użytkownika. Jest to celowe połączenie metalowych części urządzenia, które w normalnych warunkach nie przewodzą prądu (np. obudowy), z ziemią. W przypadku awarii, na przykład przebicia izolacji, gdy napięcie fazowe dotknie obudowy, uziemienie zapewnia bezpieczne odprowadzenie prądu do ziemi, chroniąc nas przed porażeniem.
Kiedy masa i uziemienie są ze sobą połączone, a kiedy nie?
W wielu urządzeniach zasilanych z sieci energetycznej, szczególnie tych posiadających metalową obudowę, masa układu elektronicznego jest połączona z przewodem ochronnym (uziemieniem). Zapewnia to dodatkową warstwę bezpieczeństwa. Jednak nie zawsze tak jest. W urządzeniach z podwójną izolacją, zasilanych bateryjnie, czy w niektórych systemach audio (gdzie połączenie masy z uziemieniem może prowadzić do tzw. pętli masy i generować szumy), masa jest celowo izolowana galwanicznie od uziemienia. Według danych epsolar.pl, "W wielu urządzeniach masa układu elektronicznego jest celowo oddzielona galwanicznie od przewodu ochronnego (uziemienia) podłączonego do obudowy." Podkreśla to, że masa jest pojęciem związanym z funkcjonowaniem obwodu (punkt odniesienia), podczas gdy uziemienie jest związane z bezpieczeństwem instalacji.
Gdzie w praktyce znajdziesz masę? Konkretne przykłady
Aby lepiej zrozumieć, jak masa funkcjonuje w realnym świecie, przyjrzyjmy się kilku praktycznym przykładom, z którymi możesz się spotkać na co dzień.
Masa w samochodzie dlaczego karoseria jest częścią obwodu?
W pojazdach samochodowych metalowa karoseria pełni rolę masy dla większości układów elektrycznych. Zamiast prowadzić osobne przewody powrotne do każdego odbiornika (np. lampy, radia, silniczka wycieraczek), wykorzystuje się właśnie karoserię. To znacznie upraszcza instalację elektryczną, zmniejsza jej wagę i koszty. Każdy element jest po prostu przykręcony do karoserii lub posiada punkt połączeniowy z nią.

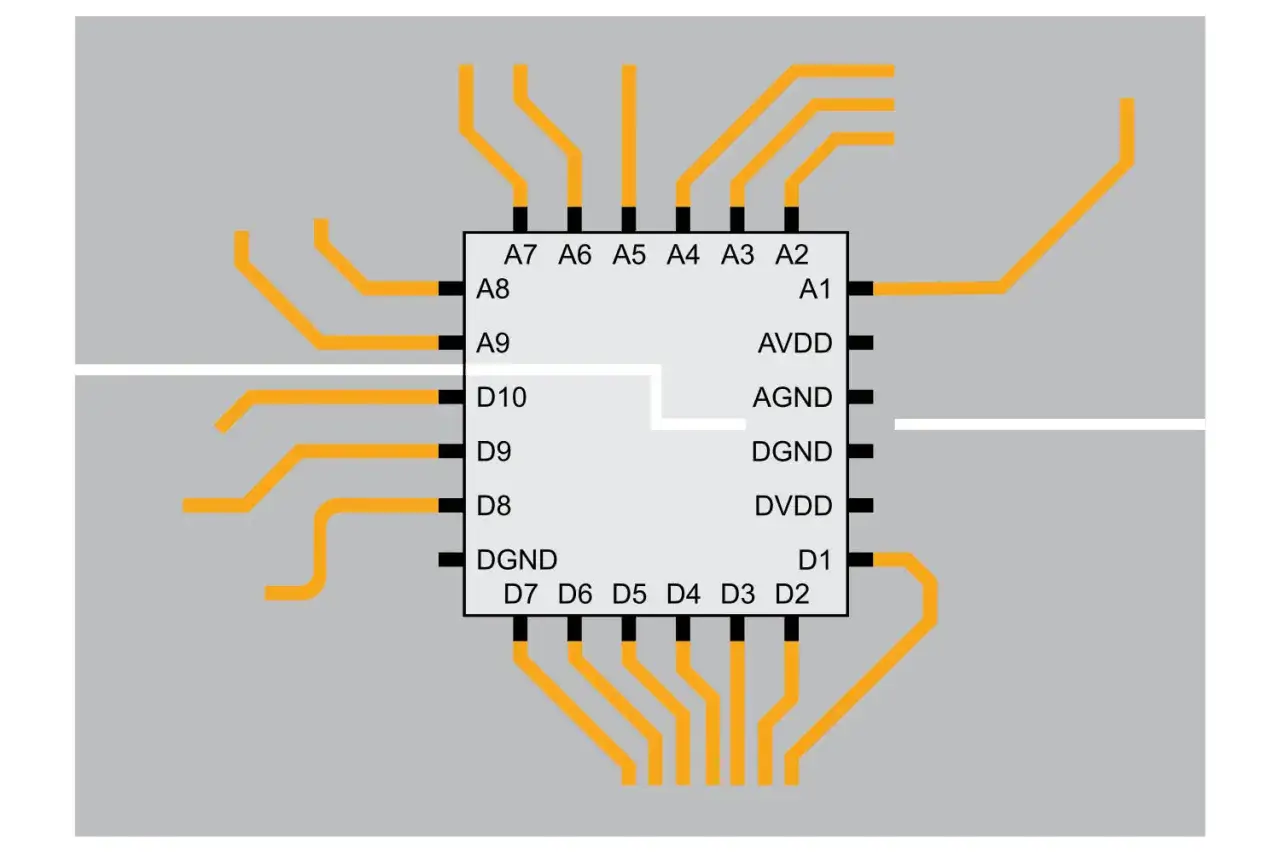

Masa na płytce PCB jak wygląda i dlaczego jest tak rozległa?
Na płytkach drukowanych (PCB) masa często zajmuje znaczną część powierzchni. Tworzy tzw. płaszczyznę masy (ang. *ground plane*). Takie rozwiązanie nie jest przypadkowe duża powierzchnia masy zapewnia niską impedancję dla prądów powrotnych, co pomaga w redukcji zakłóceń elektromagnetycznych (EMI) i zapewnia lepsze odprowadzanie ciepła z elementów na płytce.
Masa w urządzeniach zasilanych z baterii przykład izolowanego układu
Urządzenia zasilane bateryjnie, takie jak smartfony, laptopy czy piloty do telewizora, również posiadają masę. Jednak w ich przypadku masa jest całkowicie wewnętrznym punktem odniesienia dla obwodu i jest odizolowana od ziemi. Nie ma fizycznego połączenia z zewnętrznym uziemieniem, ponieważ nie ma ryzyka porażenia prądem z sieci energetycznej.
Prawidłowe prowadzenie masy o czym musi pamiętać każdy elektronik?
Nawet najlepszy projekt układu elektronicznego może zawieść, jeśli połączenia masowe nie zostaną wykonane prawidłowo. Oto kilka kluczowych zasad, o których powinien pamiętać każdy, kto chce uniknąć problemów i zapewnić optymalne działanie swoich projektów.

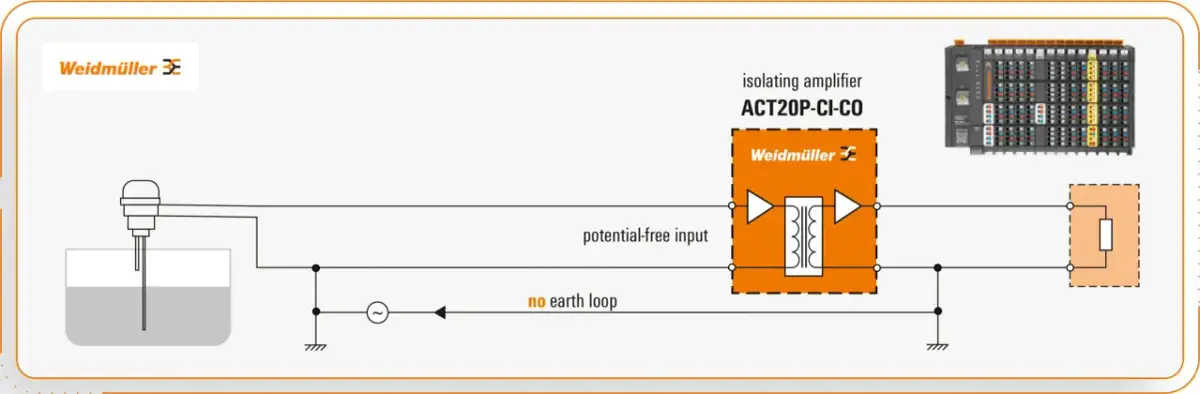

Unikanie pętli masy jako źródła problemów
Pętle masy (ang. *ground loops*) to sytuacja, w której istnieje więcej niż jedna ścieżka dla prądu powrotnego do masy. Może to prowadzić do powstawania różnic potencjałów między różnymi punktami masy, co z kolei generuje niepożądane zakłócenia i szumy. Są one szczególnie uciążliwe w układach audio, gdzie mogą być słyszalne jako buczenie lub brzęczenie. Kluczem do ich unikania jest stosowanie zasad projektowania prowadzących do jednokrotnego punktu masy.
Przeczytaj również: Ile kosztuje elektryka w mieszkaniu? Sprawdź, co wpływa na ceny
Gwiazda masy złota zasada łączenia w jednym punkcie
Jedną z najskuteczniejszych metod zapobiegania problemom z masą jest stosowanie zasady "gwiazdy masy" (ang. *star ground*). Polega ona na tym, że wszystkie masy z różnych części układu są doprowadzane do jednego, centralnego punktu. Minimalizuje to różnice potencjałów i zapewnia czyste, stabilne sygnały. Jest to złota zasada, która znacząco poprawia jakość i niezawodność działania układów elektronicznych.
