Tajemnicze L i N w gniazdku? Rozszyfrowujemy najważniejsze symbole w elektryce

Jako doświadczony elektryk, wyjaśnij, dlaczego znajomość oznaczeń L, N i PE jest absolutnie fundamentalna dla każdego, kto ma do czynienia z elektrycznością w domu. Podkreśl, że jest to wiedza nie tylko dla profesjonalistów, ale dla każdego majsterkowicza, a jej brak może prowadzić do poważnych konsekwencji. Wytłumacz, czym są te oznaczenia w kontekście domowej instalacji elektrycznej.

W każdym domu, w każdym gniazdku, w każdym włączniku światła kryje się pewien system. To system, który pozwala nam korzystać z dobrodziejstw elektryczności, ale który, jeśli nie jest właściwie rozumiany, może stać się źródłem ogromnego zagrożenia. Mówię tu o przewodach elektrycznych i ich kluczowych oznaczeniach: L, N oraz PE. Wiele osób, nawet tych, które śmiało zabierają się za drobne naprawy, traktuje je jako coś, co po prostu trzeba podłączyć. Nic bardziej mylnego! Prawidłowe rozróżnienie tych przewodów to nie kwestia estetyki czy wygody to absolutna podstawa bezpieczeństwa. Pomylenie ich może prowadzić nie tylko do uszkodzenia urządzenia, ale przede wszystkim do groźnego w skutkach porażenia prądem. Dlatego tak ważne jest, aby każdy, kto ma styczność z instalacją elektryczną w swoim domu, rozumiał, co oznaczają te tajemnicze litery i jakie kolory im towarzyszą.

Przewód L, czyli "faza" serce Twojej instalacji pod napięciem

Zacznijmy od przewodu fazowego, oznaczonego literą "L". To on jest sercem Twojej instalacji elektrycznej, przez który płynie prąd o napięciu 230V względem ziemi. Można go nazwać "gorącym" przewodem, ponieważ jest pod stałym napięciem i kontakt z nim, bez odpowiedniego zabezpieczenia, jest niezwykle niebezpieczny. To właśnie ten przewód dostarcza energię do Twoich urządzeń, ale też stanowi największe zagrożenie w przypadku awarii czy nieprawidłowego podłączenia.

Zgodnie z obowiązującą w Polsce normą PN-HD 308 S2: 2007, przewody fazowe mają swoje określone kolory. W instalacjach jednofazowych najczęściej spotkasz się z kolorem brązowym. Jeśli jednak masz do czynienia z instalacją trójfazową, czyli tzw. "siłą", to oprócz brązowego, możesz natknąć się również na przewody w kolorze czarnym i szarym. Każdy z tych kolorów oznacza przewód fazowy, czyli ten, którego należy bezwzględnie unikać podczas prac elektrycznych, jeśli obwód nie jest odłączony od zasilania. Pamiętaj, że dotknięcie nieizolowanego przewodu fazowego może skutkować poważnym porażeniem prądem, a nawet śmiercią. Dlatego zawsze, ale to zawsze, upewnij się, że zasilanie jest wyłączone, zanim zaczniesz cokolwiek robić przy przewodach.

Przewód N cichy partner, bez którego nic nie zadziała

Kolejnym kluczowym elementem obwodu jest przewód neutralny, oznaczony literą "N". Jego zadaniem jest zamknięcie obwodu elektrycznego. Wyobraź sobie, że prąd musi mieć drogę powrotną, aby urządzenie mogło działać właśnie tę drogę zapewnia przewód neutralny. Jest on połączony z neutralnym punktem transformatora i uziemiony, co oznacza, że jego potencjał względem ziemi jest bardzo niski, bliski zeru. To właśnie dzięki niemu urządzenia jednofazowe, takie jak lampy czy większość domowych sprzętów, mogą prawidłowo funkcjonować.

Zgodnie z normą, przewód neutralny ma jeden, ściśle określony kolor zawsze jest to niebieski. Jest to bardzo ważna cecha, która odróżnia go od przewodów fazowych. Czy to oznacza, że przewód neutralny jest zawsze całkowicie bezpieczny w dotyku? Niestety, niekoniecznie. Chociaż jego potencjał jest niski, w pewnych sytuacjach, na przykład podczas awarii instalacji lub przy dużym obciążeniu obwodu, na przewodzie neutralnym może pojawić się napięcie. Dlatego, choć ryzyko porażenia jest znacznie mniejsze niż w przypadku przewodu fazowego, nadal należy zachować ostrożność i nigdy nie traktować go jako w pełni bezpiecznego.

Trzeci muszkieter instalacji: Przewód ochronny PE Twój anioł stróż

Chociaż w pytaniu skupiliśmy się na L i N, absolutnie nie można zapomnieć o trzecim, niezwykle ważnym przewodzie przewodzie ochronnym, oznaczeniu "PE". Jego rola jest zupełnie inna niż poprzednich dwóch. Przewód PE nie jest niezbędny do działania Twojego czajnika czy telewizora w normalnych warunkach. Jego zadanie jest o wiele ważniejsze to Twój anioł stróż, który chroni Cię przed porażeniem prądem w sytuacji awaryjnej.

Wyobraź sobie, że w Twoim urządzeniu, na przykład w pralce, dochodzi do przebicia. Oznacza to, że prąd z przewodu fazowego przedostaje się na metalową obudowę urządzenia. Bez przewodu ochronnego, dotykając takiej obudowy, sam stajesz się drogą dla prądu do ziemi czyli ulegasz porażeniu. Przewód PE jest jednak podłączony do tej obudowy i jednocześnie do ziemi. W sytuacji awaryjnej, dzięki niemu, niebezpieczny ładunek jest natychmiast odprowadzany do ziemi, zanim zdążysz dotknąć wadliwego urządzenia. Przewód ochronny ma swój unikalny, nie do pomylenia kolor jest to zawsze żółto-zielony pasek. Jego obecność i prawidłowe podłączenie to absolutny wymóg bezpieczeństwa w każdej nowoczesnej instalacji.

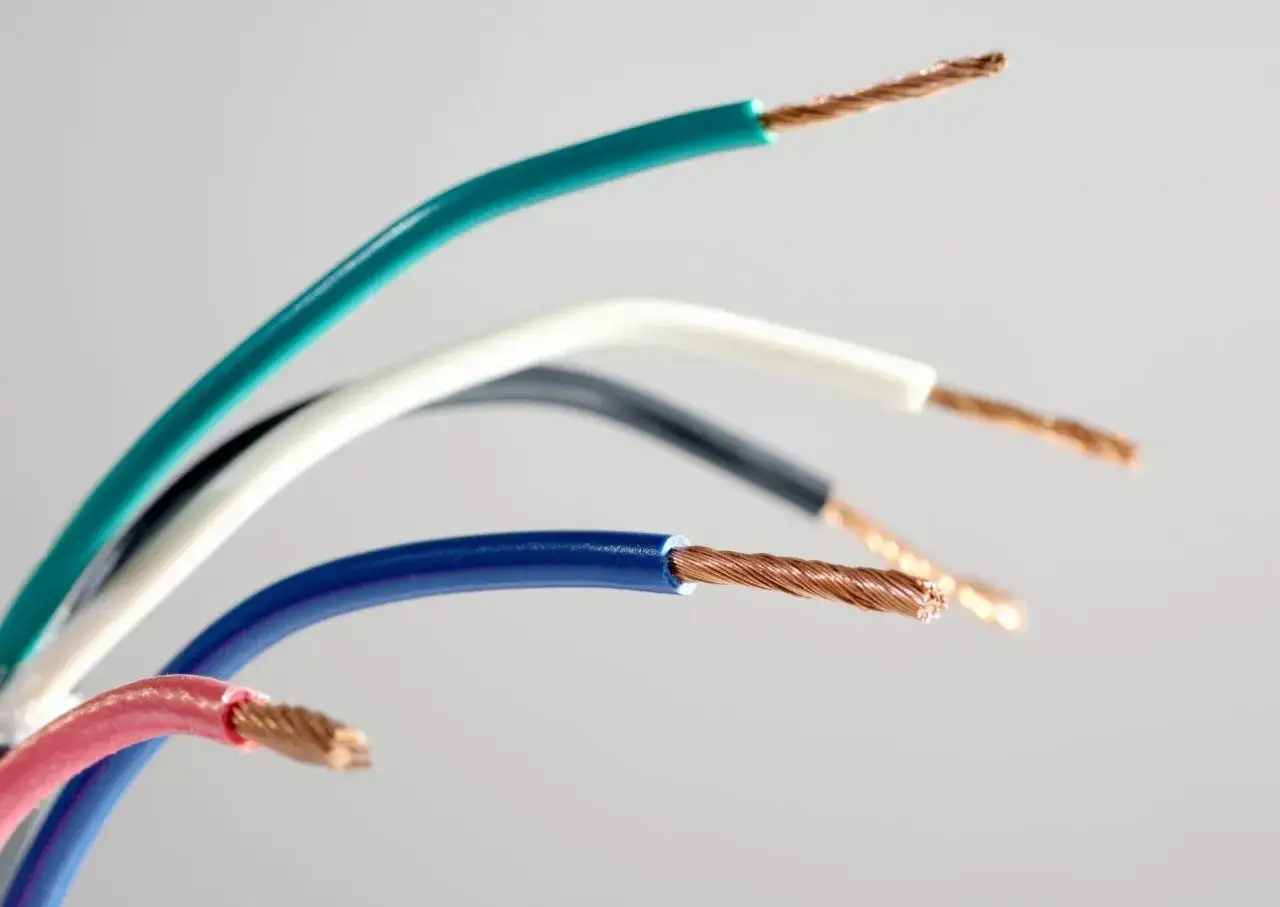

Kolory kabli w praktyce jak czytać oznaczenia zgodnie z normą PN-HD 308 S2: 2007?

Zrozumienie kolorów przewodów jest kluczowe dla bezpiecznej pracy z elektrycznością. Obowiązująca w Polsce norma PN-HD 308 S2: 2007 precyzuje, jak powinny być oznaczone przewody, aby uniknąć pomyłek.

• Instalacja jednofazowa (230V): Jest to najczęstszy typ instalacji w domach, zasilający gniazdka i oświetlenie.
  • Przewód fazowy (L): brązowy (czasem czarny lub szary, ale w instalacjach jednofazowych najczęściej brązowy)
  • Przewód neutralny (N): niebieski
  • Przewód ochronny (PE): żółto-zielony
• Instalacja trójfazowa (400V): Często stosowana do zasilania urządzeń o większej mocy, takich jak kuchenki elektryczne, płyty indukcyjne czy silniki.
  • Przewody fazowe (L1, L2, L3): brązowy, czarny, szary (kolejność może się różnić, ale te trzy kolory są przypisane fazom)
  • Przewód neutralny (N): niebieski
  • Przewód ochronny (PE): żółto-zielony

Warto zapamiętać te kolory. Są one międzynarodowym standardem i ich znajomość pozwoli Ci na bezpieczne identyfikowanie poszczególnych przewodów.

Stare instalacje vs nowe na co zwrócić uwagę w starszym budownictwie?

Prace przy instalacjach elektrycznych w starszym budownictwie mogą być bardziej skomplikowane i wymagają szczególnej uwagi. Wynika to z faktu, że normy i standardy stosowane kiedyś były inne niż te obowiązujące dzisiaj. Jedną z kluczowych różnic jest stosowanie tzw. przewodu zerowego, oznaczonego jako PEN. W starszych instalacjach przewód ten pełnił jednocześnie funkcję przewodu neutralnego (N) i ochronnego (PE). Zazwyczaj był w kolorze niebieskim, co może być mylące dla osób przyzwyczajonych do obecnych standardów, gdzie niebieski oznacza wyłącznie przewód neutralny. Obecnie, zgodnie z nowoczesnymi normami bezpieczeństwa, takie rozwiązanie jest niedopuszczalne. Przewody N i PE muszą być rozdzielone i mieć swoje dedykowane kolory (niebieski dla N i żółto-zielony dla PE).

Co to oznacza w praktyce? Jeśli pracujesz przy instalacji w starszym domu, musisz być niezwykle ostrożny. Możesz natknąć się na niekonsekwencje w kolorystyce przewodów, brak odpowiedniego uziemienia, a nawet na przewody, które wyglądają jak neutralne, ale mogą przenosić napięcie. Dlatego w takich przypadkach, zanim wykonasz jakiekolwiek podłączenie, zawsze użyj próbnika napięcia, aby dokładnie zweryfikować, z jakim przewodem masz do czynienia. Ignorowanie tych różnic może prowadzić do poważnych awarii i zagrożeń dla życia.

Najczęstsze błędy przy podłączaniu i ich groźne konsekwencje

Nawet drobne błędy popełnione podczas podłączania przewodów elektrycznych mogą mieć bardzo poważne konsekwencje. Jednym z najczęstszych i najbardziej niebezpiecznych błędów jest pomylenie przewodu fazowego (L) z przewodem neutralnym (N). Jeśli podłączysz je odwrotnie, urządzenie może nie działać poprawnie, a w niektórych przypadkach może nawet ulec uszkodzeniu. Ale to nie wszystko. Co gorsza, jeśli przewód fazowy zostanie podłączony do miejsca, które powinno być neutralne, a włącznik światła znajduje się na przewodzie fazowym, to po jego wyłączeniu, urządzenie nadal będzie pod napięciem. Oznacza to, że dotknięcie obudowy lub jakiejkolwiek części, która powinna być bezpieczna, może skończyć się porażeniem prądem.

Drugim, równie groźnym błędem, jest całkowite zignorowanie podłączenia przewodu ochronnego (PE). Wiele osób myśli, że skoro urządzenie działa bez niego, to można go pominąć. To kardynalny błąd! Przewód PE jest Twoją polisą ubezpieczeniową od porażenia prądem. Jego brak oznacza, że w przypadku jakiejkolwiek awarii, która spowoduje przedostanie się napięcia na obudowę urządzenia, nie będziesz miał żadnej ochrony. Metalowa obudowa stanie się śmiertelnie niebezpieczna, a Ty możesz zostać porażony prądem. Nigdy, pod żadnym pozorem, nie ignoruj podłączenia przewodu ochronnego. To absolutny fundament bezpieczeństwa w Twoim domu.

Bezpieczeństwo przede wszystkim złote zasady pracy z prądem

1. Zawsze wyłączaj zasilanie: Zanim zaczniesz jakąkolwiek pracę przy instalacji elektrycznej, upewnij się, że zasilanie jest całkowicie odłączone. Zrób to na głównym wyłączniku w skrzynce bezpieczników. Nie polegaj tylko na wyłącznikach światła czy gniazdka.
2. Używaj próbnika napięcia: Po wyłączeniu zasilania, zawsze sprawdź za pomocą próbnika napięcia (tzw. neonówki), czy faktycznie nie ma napięcia na przewodach, z którymi będziesz pracować. To proste narzędzie może uratować Ci życie.
3. Poznaj swoje ograniczenia: Jeśli nie jesteś pewien, co robisz, albo jeśli zadanie wydaje Ci się zbyt skomplikowane, nie ryzykuj. W takich sytuacjach najlepiej jest wezwać profesjonalnego elektryka. Lepiej zapłacić za jego usługi, niż narazić siebie i swoją rodzinę na niebezpieczeństwo.
4. Zwracaj uwagę na kolory: Zawsze pamiętaj o prawidłowej kolorystyce przewodów L, N i PE. W razie wątpliwości, zwłaszcza w starszych instalacjach, dokładnie weryfikuj każdy przewód.
5. Nie pracuj sam: Jeśli to możliwe, podczas prac elektrycznych miej obok siebie kogoś, kto może Ci pomóc lub wezwać pomoc w razie wypadku.

Pamiętaj, że prąd elektryczny nie wybacza błędów. Bezpieczeństwo Twoje i Twojej rodziny jest najważniejsze. Dlatego zawsze działaj rozważnie i zgodnie z zasadami.
