W świecie elektryczności, gdzie bezpieczeństwo jest absolutnym priorytetem, zrozumienie podstawowych oznaczeń jest kluczowe. Litera "L" pojawiająca się przy elementach instalacji elektrycznej może budzić pytania, zwłaszcza wśród osób mniej doświadczonych. W tym artykule rozwiejemy wszelkie wątpliwości dotyczące tego symbolu, wyjaśnimy jego znaczenie dla prawidłowego funkcjonowania domowych obwodów oraz podkreślimy, dlaczego jego znajomość jest niezbędna dla każdego, kto chce bezpiecznie korzystać z energii elektrycznej i wykonywać nawet najprostsze prace przy instalacji.
Litera L w elektryce oznacza przewód fazowy, kluczowy dla dostarczania prądu i bezpieczeństwa
- "L" to przewód fazowy (Line), który dostarcza napięcie elektryczne (w Polsce 230V).
- Dotknięcie przewodu fazowego pod napięciem jest śmiertelnie niebezpieczne.
- Obecne standardy kolorystyczne dla przewodu L to brązowy, czarny i szary.
- W instalacjach trójfazowych występują przewody L1, L2, L3, również w kolorach brązowym, czarnym i szarym.
- Stare instalacje mogą mieć inną kolorystykę, co wymaga szczególnej ostrożności.
- Przewód fazowy zawsze współpracuje z przewodem neutralnym (N, niebieski) i ochronnym (PE, żółto-zielony).
Litera "L" w gniazdku bez tajemnic: Co musisz wiedzieć o najważniejszym przewodzie w domu?
Krótka odpowiedź na kluczowe pytanie: Co oznacza "L"?
Litera "L" w elektryce oznacza nic innego jak przewód fazowy. Pochodzi ona od angielskiego słowa "Line", które dosłownie tłumaczy się jako "linia". Jest to fundamentalny element każdej instalacji prądu przemiennego, ponieważ to właśnie ten przewód jest odpowiedzialny za dostarczanie napięcia elektrycznego do wszystkich podłączonych do niego urządzeń. W typowych, domowych instalacjach jednofazowych w Polsce, na przewodzie fazowym występuje napięcie o wartości 230V względem ziemi. Jest to kluczowy przewód, bez którego przepływ prądu jest niemożliwy.
Jaka jest rola przewodu fazowego (L) w instalacji elektrycznej?
Można powiedzieć, że przewód fazowy to serce każdej instalacji elektrycznej. Jego główną i niezastąpioną funkcją jest doprowadzenie energii elektrycznej z punktu zasilania do odbiorników czyli do Twoich lamp, lodówki, komputera czy telewizora. Bez niego urządzenia po prostu nie miałyby możliwości działania. Przewód fazowy stanowi jedną z dwóch niezbędnych części składowych każdego obwodu elektrycznego, który umożliwia przepływ prądu. Jego obecność jest warunkiem koniecznym do tego, aby energia elektryczna mogła zasilić nasze codzienne sprzęty.
Kolory, które ratują życie: Jak rozpoznać przewód fazowy?

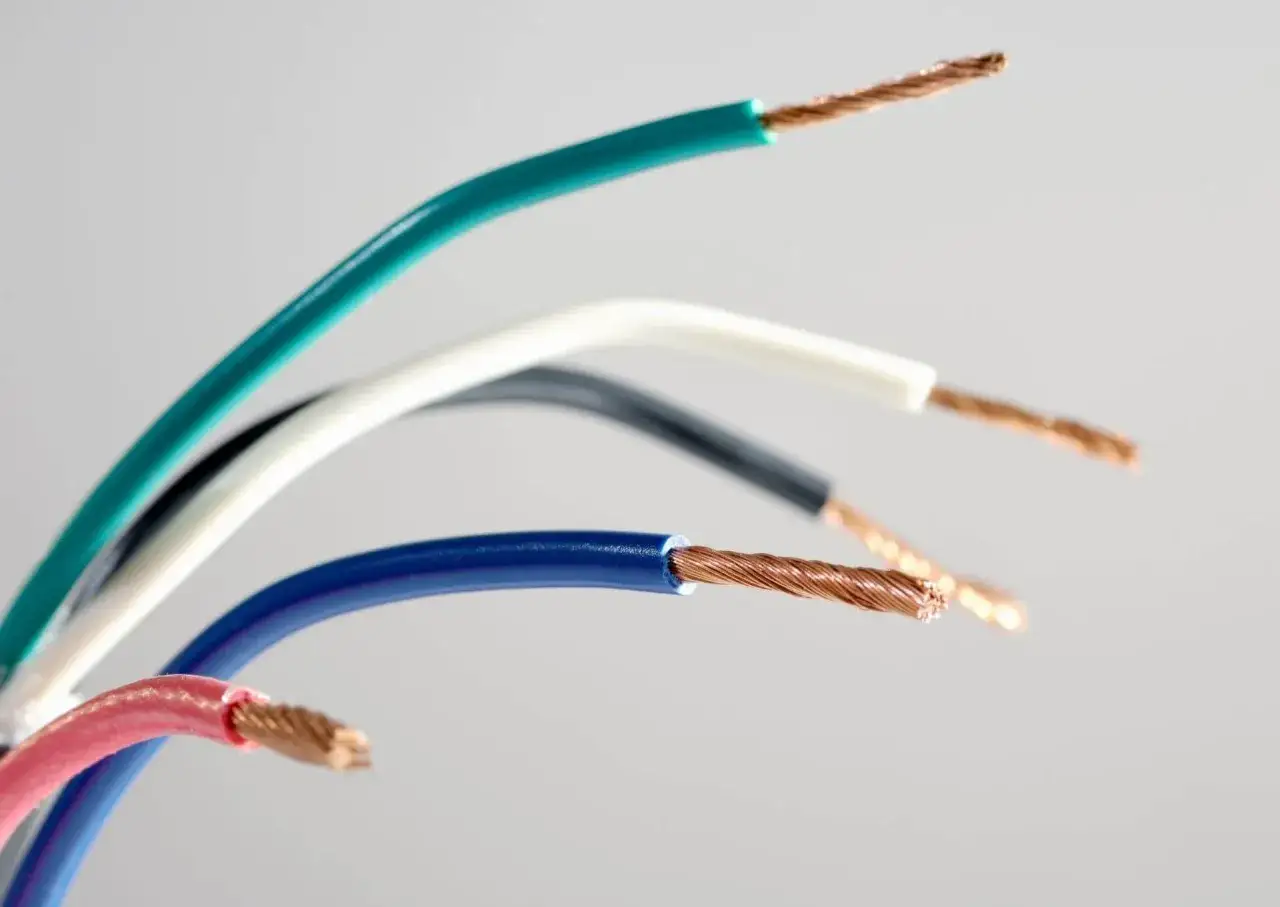

Brązowy, czarny, szary: Aktualne standardy kolorystyczne dla przewodu L
Aby zapewnić bezpieczeństwo i ułatwić identyfikację poszczególnych przewodów w instalacji, obowiązują określone normy dotyczące ich kolorystyki. Zgodnie z aktualną w Polsce normą PN-HD 308 S2: 2007, która jest zgodna z europejskimi standardami, przewody fazowe w instalacjach jednofazowych powinny mieć izolację w kolorze brązowym. Jednakże, norma ta dopuszcza również stosowanie kolorów czarnego i szarego jako alternatywnych dla przewodów fazowych. Ważne jest, aby w obrębie jednej instalacji stosować konsekwentnie jeden z tych kolorów dla wszystkich przewodów fazowych.
Instalacja trójfazowa (400V): Oznaczenia L1, L2, L3 i ich kolory

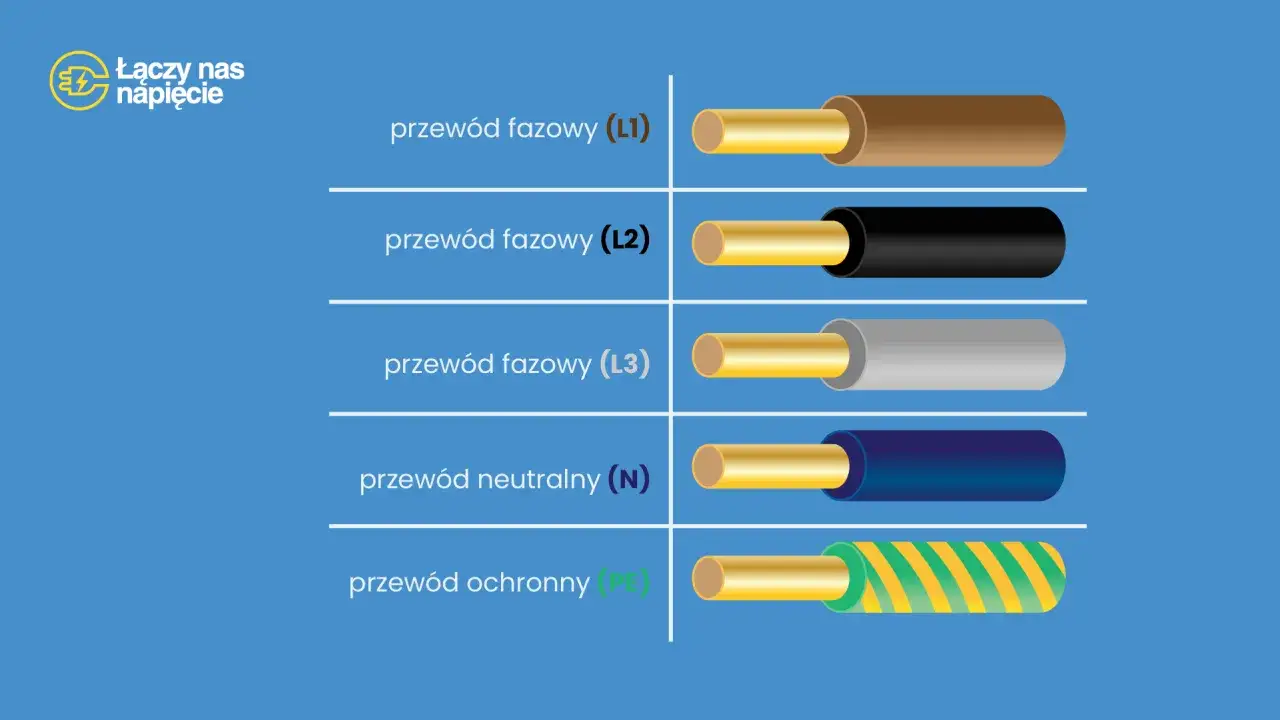

W przypadku instalacji trójfazowych, często nazywanych potocznie "siłą", stosuje się trzy przewody fazowe. Są one oznaczane kolejno jako L1, L2 i L3. Każdy z tych przewodów ma przypisany swój standardowy kolor izolacji, który ułatwia ich rozróżnienie i prawidłowe podłączenie. Przewód L1 zazwyczaj jest koloru brązowego, L2 czarnego, a L3 szarego. Instalacje trójfazowe są powszechnie stosowane w miejscach wymagających zasilania o większej mocy, takich jak warsztaty, niektóre budynki mieszkalne wielorodzinne czy obiekty przemysłowe.
Uwaga na stare budownictwo! Jakie inne kolory "fazy" można spotkać?
Muszę podkreślić, że w starszych instalacjach elektrycznych, które były wykonywane przed wprowadzeniem i ujednoliceniem obecnych norm, można natknąć się na przewody fazowe o innej kolorystyce. W przeszłości dopuszczano stosowanie innych barw, takich jak na przykład czerwony, biały czy żółty. Dlatego też, pracując przy instalacji w starszym budynku, należy zachować szczególną ostrożność. Identyfikacja przewodu fazowego w takich przypadkach wymaga często użycia specjalistycznych narzędzi pomiarowych, takich jak próbniki napięcia lub multimetry, aby mieć pewność co do jego funkcji.
Nie tylko "L": poznaj pozostałych członków elektrycznej rodziny: N i PE
Przewód neutralny (N): Dlaczego niebieski kabel jest niezbędny do zamknięcia obwodu?
Obok przewodu fazowego (L), w każdej standardowej instalacji elektrycznej występuje również przewód neutralny, oznaczany literą N. Jego izolacja ma zawsze charakterystyczny, niebieski kolor. Przewód neutralny jest równie ważny jak przewód fazowy, ponieważ to właśnie on zamyka obwód elektryczny. Umożliwia powrót prądu do źródła zasilania. Bez niego, nawet jeśli przewód fazowy dostarcza napięcie, urządzenie nie będzie działać, ponieważ prąd nie będzie miał drogi powrotnej.
Przewód ochronny (PE): Rola żółto-zielonego strażnika Twojego bezpieczeństwa
Kolejnym niezwykle istotnym elementem nowoczesnej instalacji elektrycznej jest przewód ochronny, oznaczany jako PE (od angielskiego "Protective Earth"). Ma on bardzo charakterystyczny, żółto-zielony kolor izolacji. Jego rola jest nieoceniona z punktu widzenia bezpieczeństwa użytkowników. Przewód PE pełni funkcję ochronną w przypadku wystąpienia awarii, na przykład przebicia izolacji w urządzeniu, chroni przed porażeniem prądem. W takiej sytuacji przewód PE odprowadza niebezpieczny prąd upływowy bezpośrednio do ziemi, minimalizując ryzyko porażenia.
Jak sprawdzić, na którym przewodzie jest faza? Praktyczny przewodnik krok po kroku
Użycie próbnika napięcia (neonówki): najprostsza metoda identyfikacji
Jedną z najprostszych i najczęściej stosowanych metod identyfikacji przewodu fazowego jest użycie próbnika napięcia, potocznie zwanego "neonówką". Oto jak go bezpiecznie używać:
- Sprawdź działanie próbnika: Zanim przystąpisz do pracy, upewnij się, że Twój próbnik jest sprawny. Możesz to zrobić, testując go w znanym gniazdku elektrycznym, gdzie na pewno występuje napięcie fazowe.
- Dotknij odpowiedniego miejsca: Końcówką próbnika dotknij metalowego elementu przewodu lub styku w gniazdku, który chcesz zidentyfikować. Pamiętaj, aby w tym samym czasie palcem dotknąć metalowego bolca na obudowie próbnika.
- Obserwuj reakcję: Jeśli lampka neonowa wewnątrz próbnika zaświeci się, oznacza to, że masz do czynienia z przewodem fazowym. Brak świecenia lampki wskazuje na przewód neutralny lub ochronny.
Jest to metoda bardzo popularna ze względu na swoją prostotę i niską cenę próbnika. Należy jednak pamiętać, że próbnik neonowy jedynie sygnalizuje obecność napięcia, nie podając jego dokładnej wartości.
Kiedy warto sięgnąć po multimetr, czyli miernik uniwersalny?

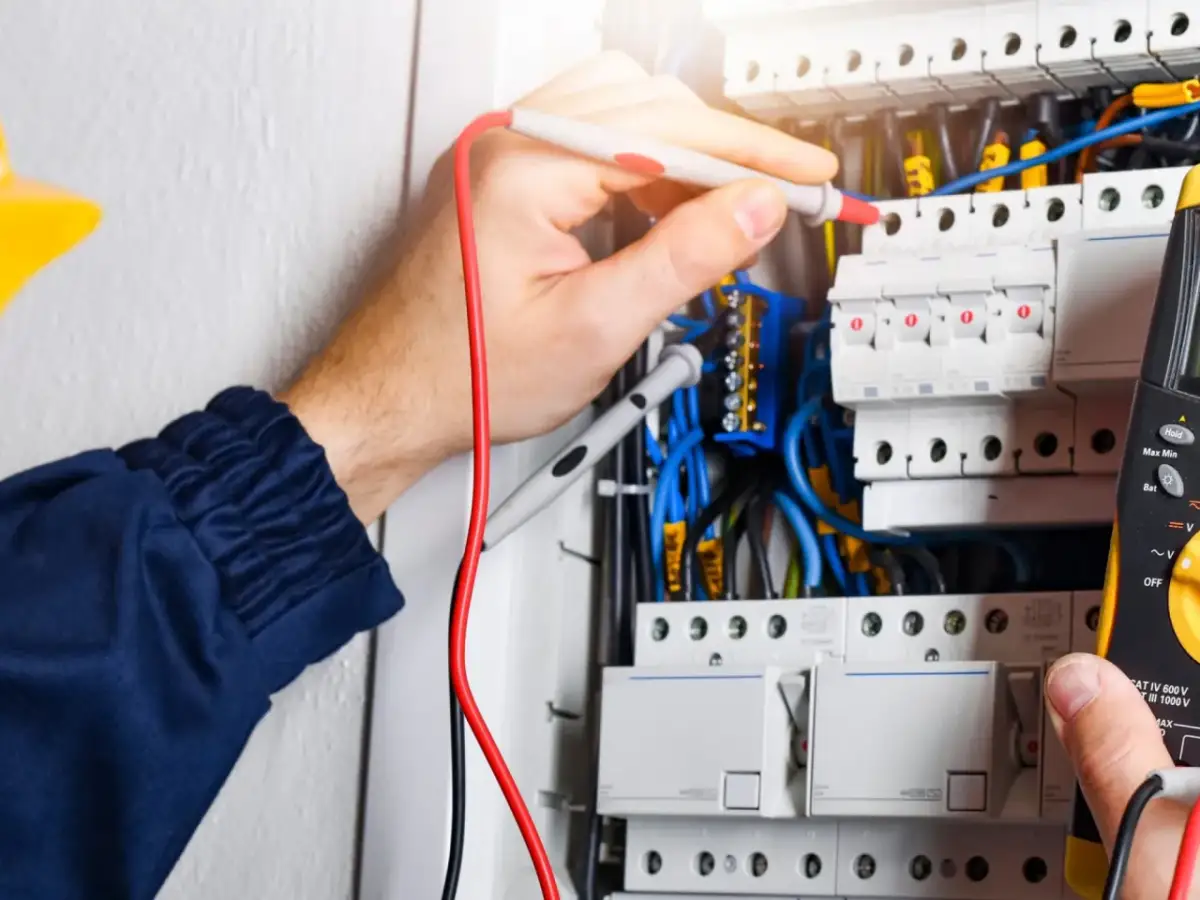

W sytuacjach, gdy potrzebujesz bardziej precyzyjnych pomiarów lub chcesz wykonać bardziej zaawansowane czynności diagnostyczne, multimetr (miernik uniwersalny) będzie lepszym wyborem. Pozwala on nie tylko na dokładne zmierzenie wartości napięcia występującego na przewodzie, ale także na sprawdzenie ciągłości obwodu czy pomiar innych parametrów elektrycznych. Obsługa multimetru wymaga jednak nieco większej wiedzy technicznej i ostrożności niż korzystanie z prostego próbnika napięcia.
Przewód fazowy a bezpieczeństwo: Tego absolutnie nie można ignorować!
Dlaczego dotknięcie przewodu "L" jest śmiertelnie niebezpieczne?
Podkreślam to z całą mocą: dotknięcie przewodu fazowego pod napięciem jest śmiertelnie niebezpieczne. Kiedy ludzkie ciało wejdzie w kontakt z przewodem fazowym, staje się ono częścią obwodu elektrycznego. Prąd, dążąc do ziemi, przepływa przez organizm, powodując poważne uszkodzenia narządów wewnętrznych, skurcze mięśni, zatrzymanie akcji serca i oddechu. Jest to sytuacja, której należy bezwzględnie unikać. Pamiętaj, że nawet niewielkie napięcie może być groźne dla życia.
Wstaw cytat lub wyróżnioną ramkę z ostrzeżeniem: "Pamiętaj! Dotknięcie przewodu fazowego pod napięciem może być śmiertelne! Zawsze wyłączaj zasilanie przed przystąpieniem do jakichkolwiek prac elektrycznych."
Przeczytaj również: Co to jest masa w elektryce i dlaczego jest tak ważna w obwodach
Najczęstsze błędy amatorów przy podłączaniu przewodów i jak ich unikać
Prace przy instalacji elektrycznej, nawet te pozornie proste, niosą ze sobą ryzyko. Oto najczęstsze błędy popełniane przez osoby bez odpowiedniego doświadczenia i jak ich unikać:
- Brak odłączenia zasilania: To najpoważniejszy błąd. Zawsze przed rozpoczęciem jakichkolwiek prac przy przewodach, upewnij się, że obwód jest całkowicie pozbawiony napięcia. Wyłącz odpowiedni bezpiecznik i sprawdź brak napięcia próbnikiem.
- Błędne podłączenie przewodów: Zamiana miejscami przewodów fazowego (L) i neutralnego (N) może prowadzić do nieprawidłowego działania urządzeń, a w niektórych przypadkach stwarzać zagrożenie. Zawsze dokładnie sprawdzaj oznaczenia i kolory przewodów.
- Brak lub niewłaściwe podłączenie przewodu ochronnego (PE): Przewód ochronny jest kluczowy dla bezpieczeństwa. Jego brak lub nieprawidłowe podłączenie oznacza brak ochrony przed porażeniem w przypadku awarii. Zawsze podłączaj przewód PE do odpowiedniego zacisku uziemiającego.
- Ignorowanie zaleceń kolorystycznych: Kolory przewodów nie są przypadkowe. Pomagają w szybkiej i bezpiecznej identyfikacji. Lekceważenie ich może prowadzić do błędów.
- Korzystanie z uszkodzonych narzędzi lub przewodów: Uszkodzona izolacja przewodów, zużyte narzędzia lub brak odpowiedniego zabezpieczenia mogą prowadzić do wypadków. Zawsze używaj sprawnego sprzętu.
W sytuacjach, gdy nie jesteś pewien swoich umiejętności, masz wątpliwości co do stanu instalacji lub wykonujesz prace przy głównych obwodach zasilających, bezwzględnie wezwij wykwalifikowanego elektryka. Bezpieczeństwo Twoje i Twojej rodziny jest najważniejsze.
